Malé větrné elektrárny

DODÁVÁME A INSTALUJEME :

• VERTIKÁLNÍ, HORIZONTÁLNÍ, NEBO HŘEBENOVÉ VĚTRNÉ ELEKTRÁRNY

• INTELIGENTNÍ FOTOVOLTAIKU, BATERIOVÁ ÚLOŽIŠTĚ, VČETNĚ AGRO-FOTOVOLTAIKY A SYSTÉMŮ  CHYTRÉHO ŘÍZENÍ

PROVÁDÍME TAKÉ :

• REVIZE A PROJEKTY HROMOSVODŮ, INSTALACI JÍMAČŮ BLESKŮ, SVODIČŮ PŘEPĚTÍ , INSTALACE UZEMŇOVACÍCH PRVKŮ ( DLE ČSN EN 62305)
• ČIŠTĚNÍ, OPRAVY A NÁTĚRY STŘECH
• HYDTROIZOLACE A POKLÁDKU STŘEŠNÍ KRYTINY
• OPRAVY OKAPŮ A VYBUDOVÁNÍ ZÁSOBNÍKŮ NA DEŠŤOVOU VODU

NOVINKY

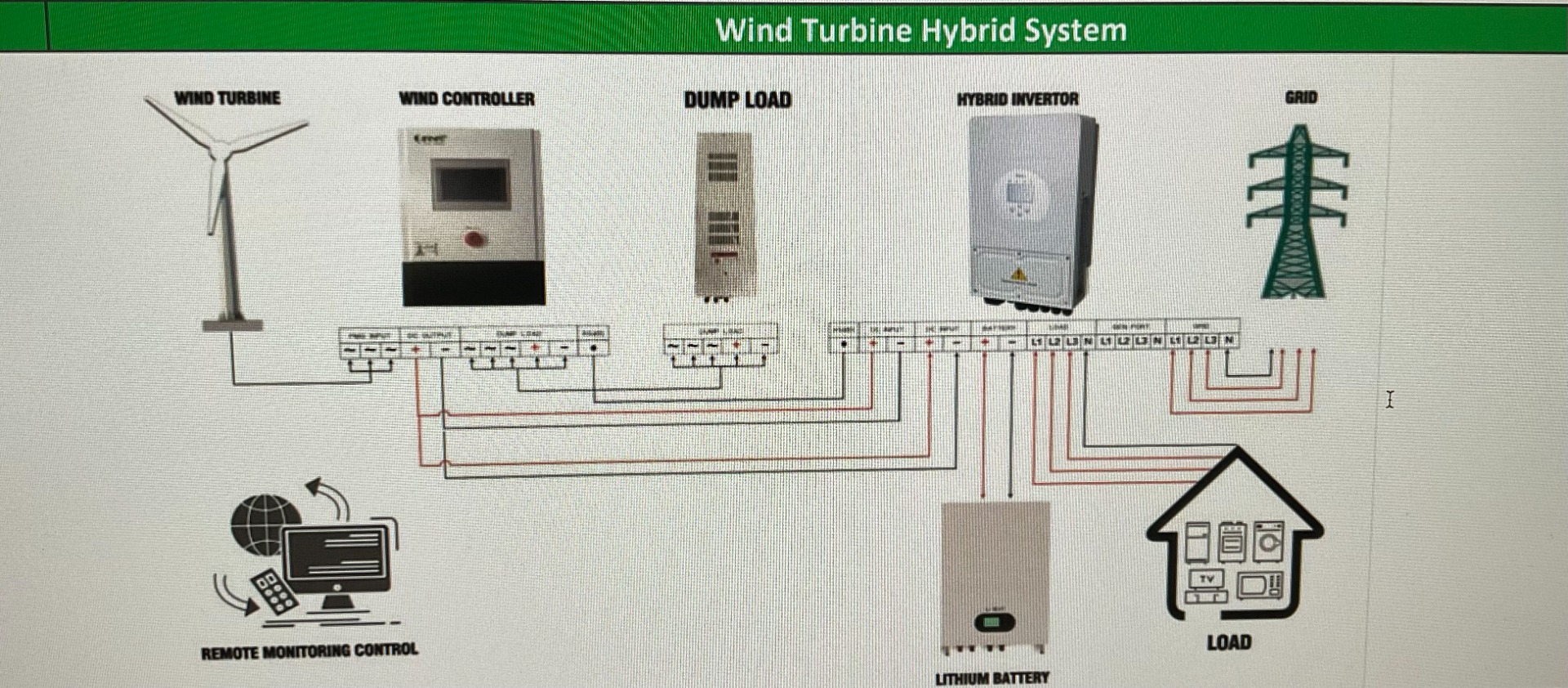

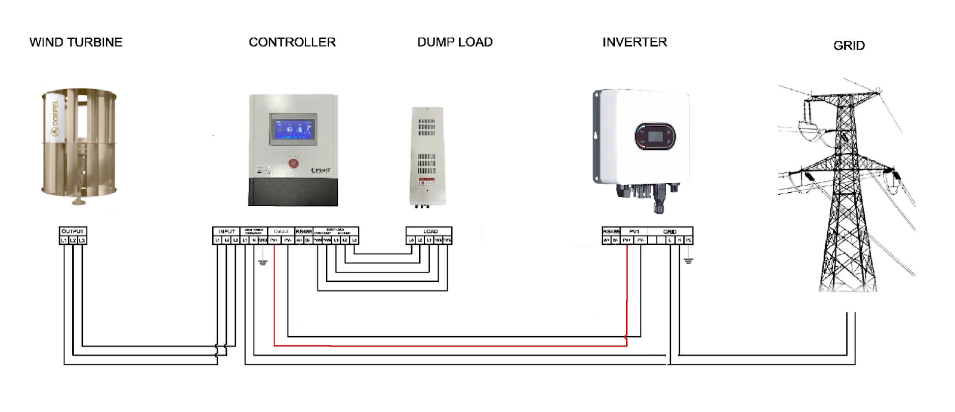

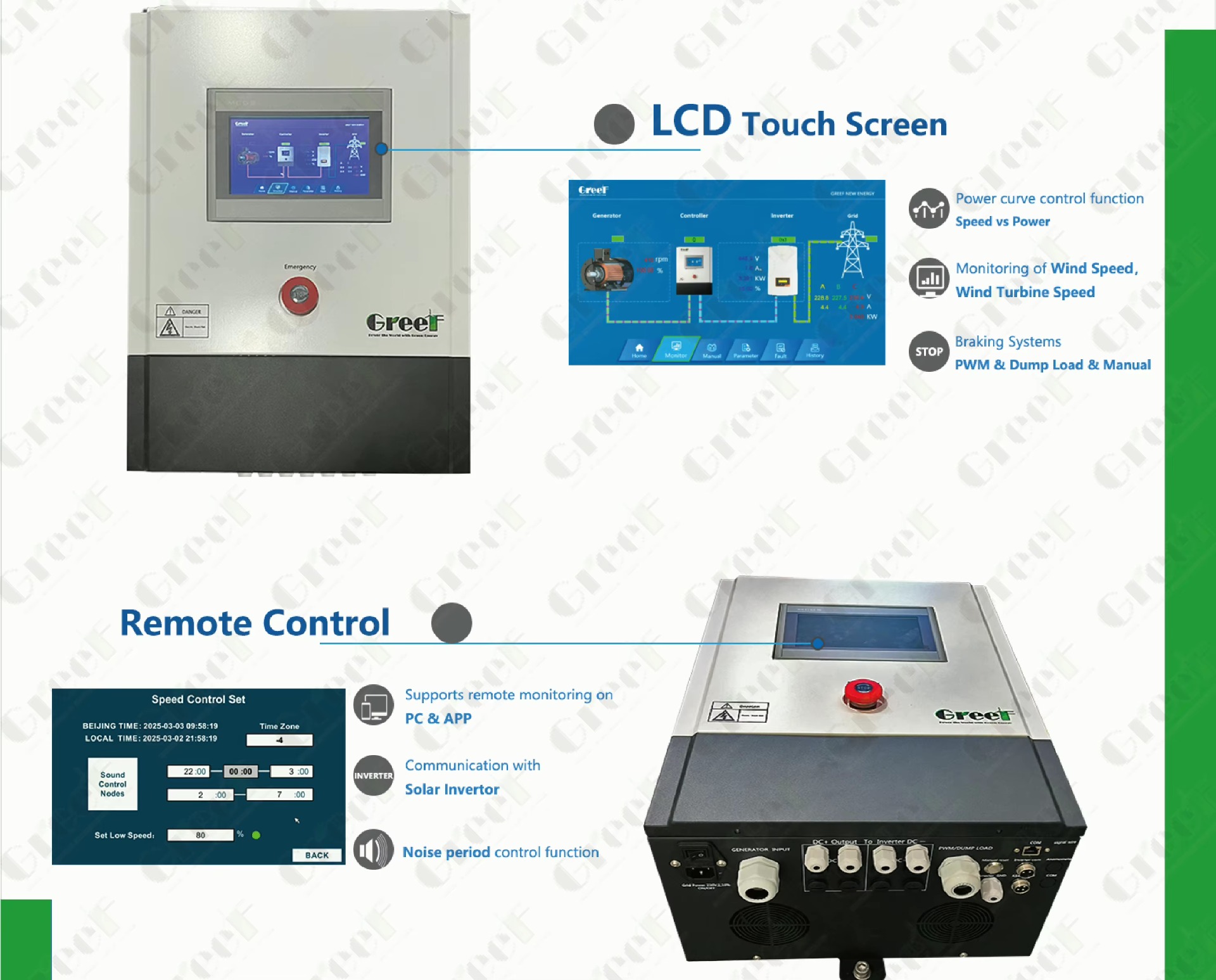

DÍKY NOVÉMU WIND INVERTORU Z NĚMECKA MŮŽEME ZAPOJIT I JEDNU TURBÍNU DRAGON 1500W, NEBO  TURBÍNU  DRAGON 1000W

Maximálně však tři turbíny na jeden Wind invertor

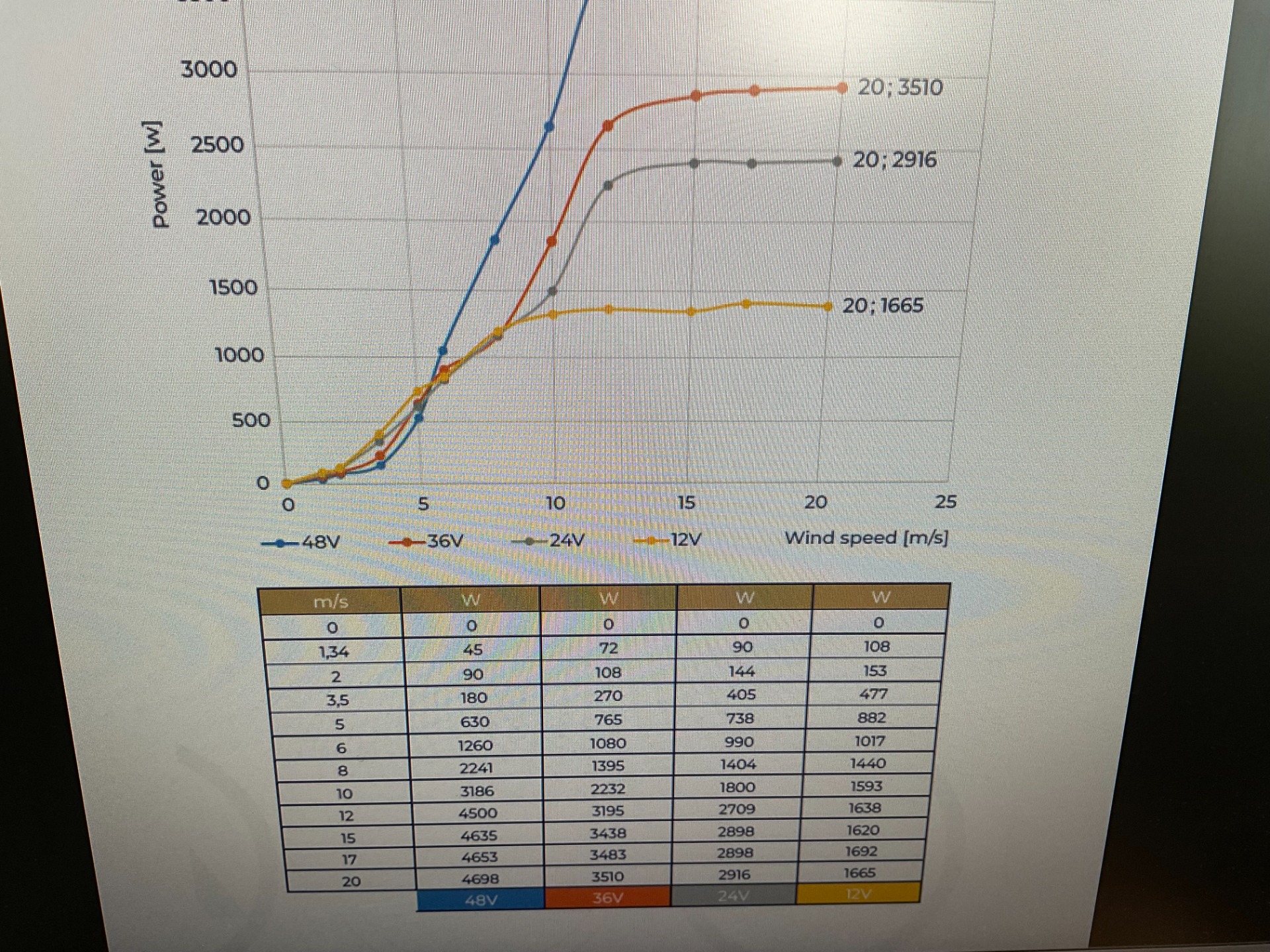

Výroba je stále závislá na síle větru v daném místě

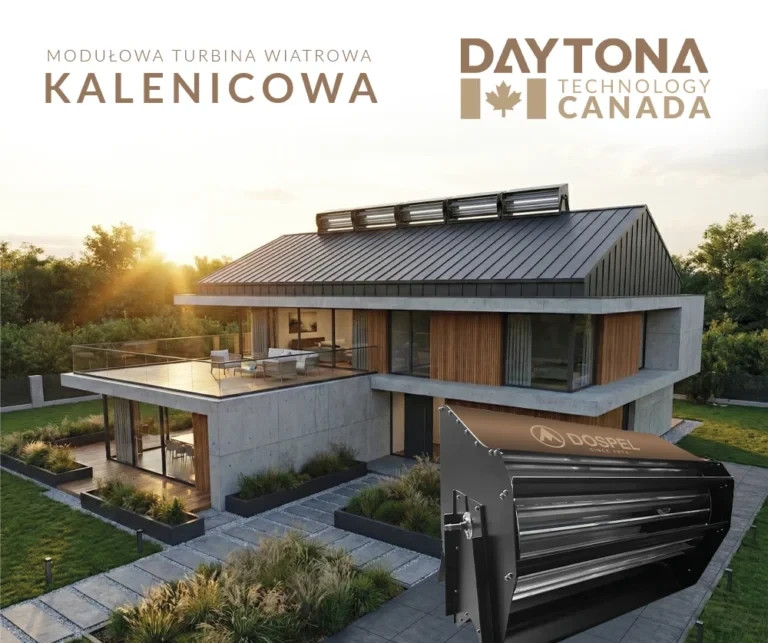

V NABÍDCE MÁME NOVÉ HŘEBENOVÉ TURBÍNY DOSPEL - DAYTONA 3000

Nabízíme skvělé ceny - Informace najdete níže

JE MOŽNÉ ZAPOJIT UŽ JEDEN MODUL HŘEBENOVÉ TURBÍNY 3000W

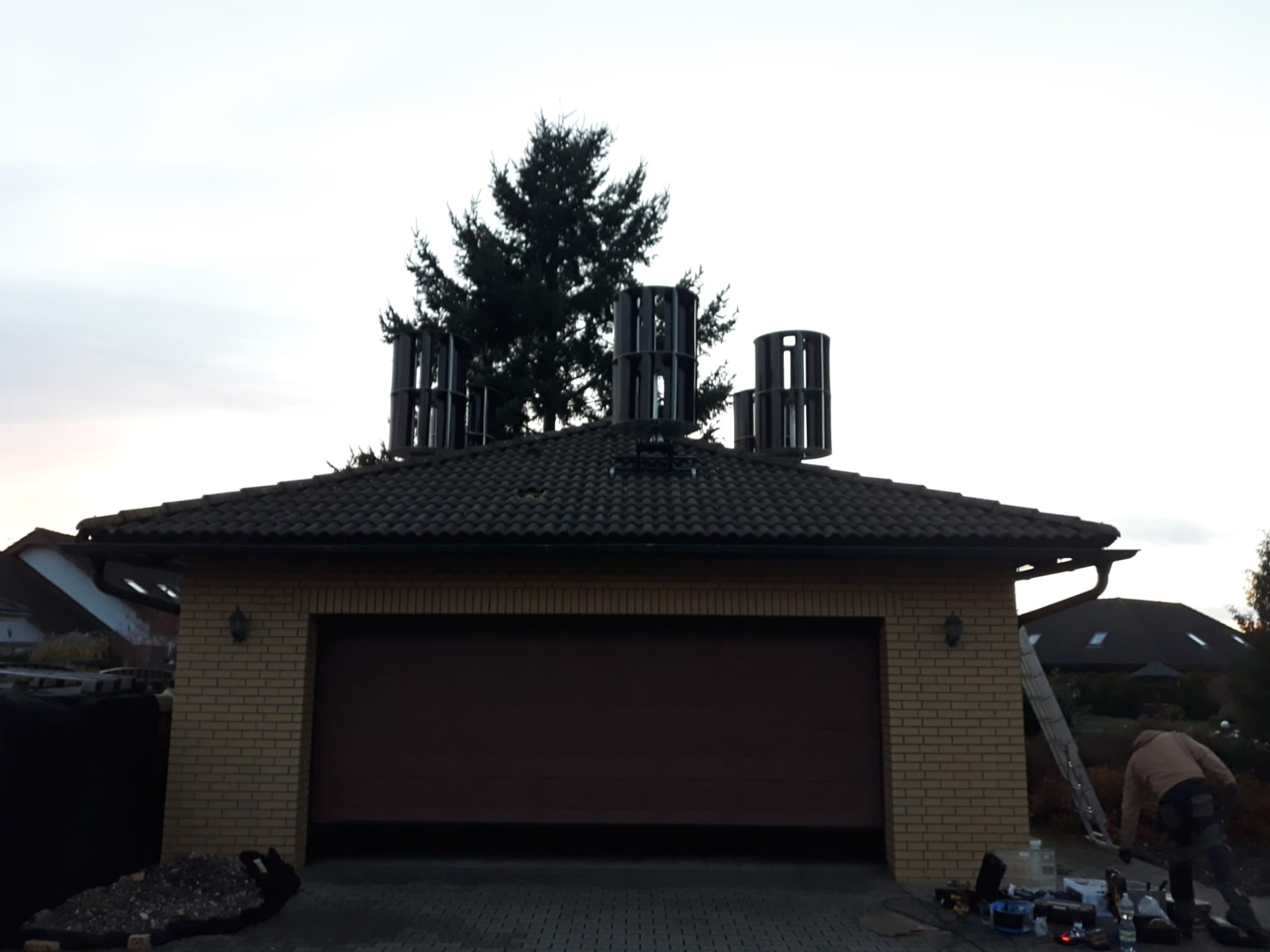

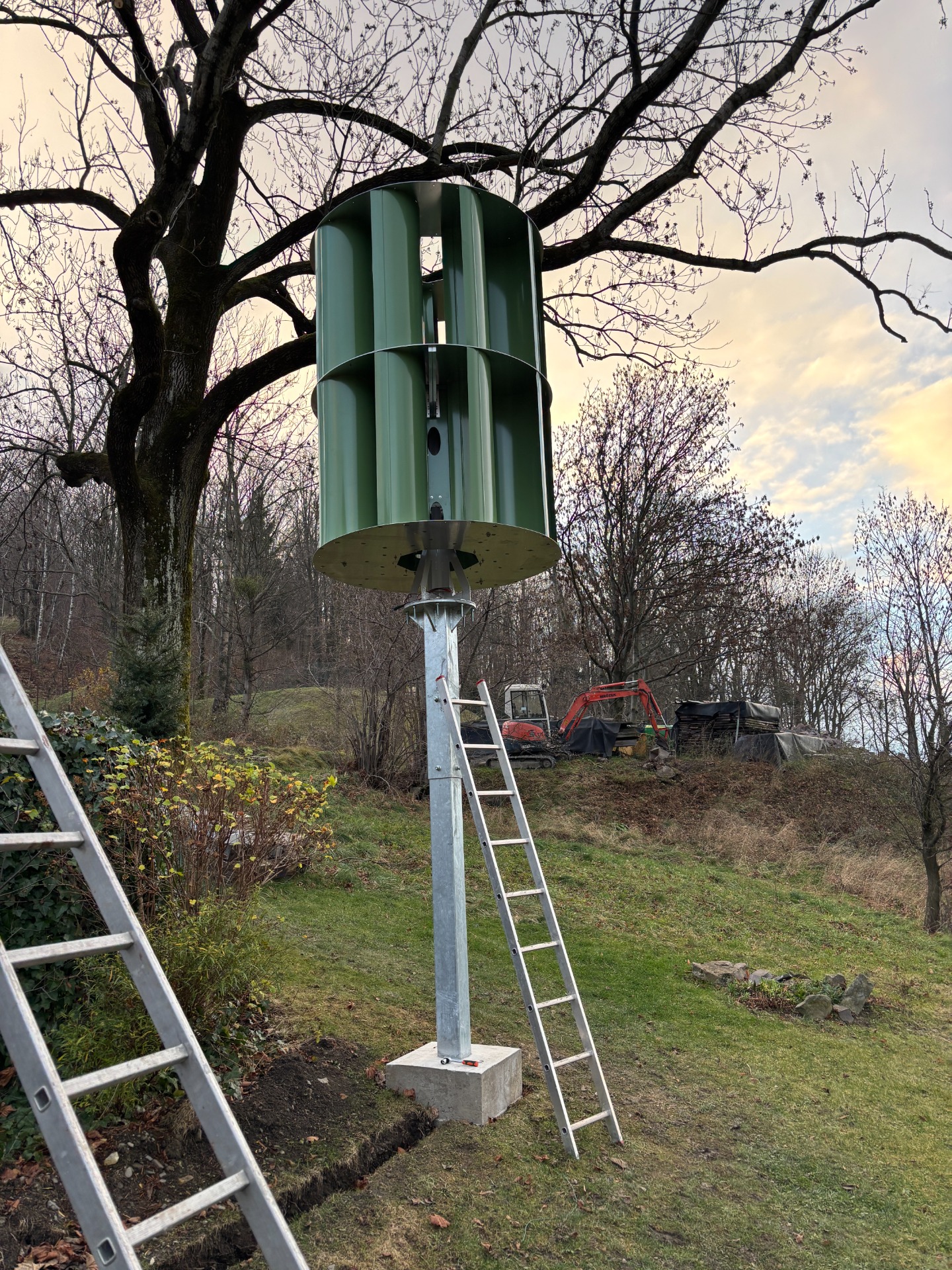

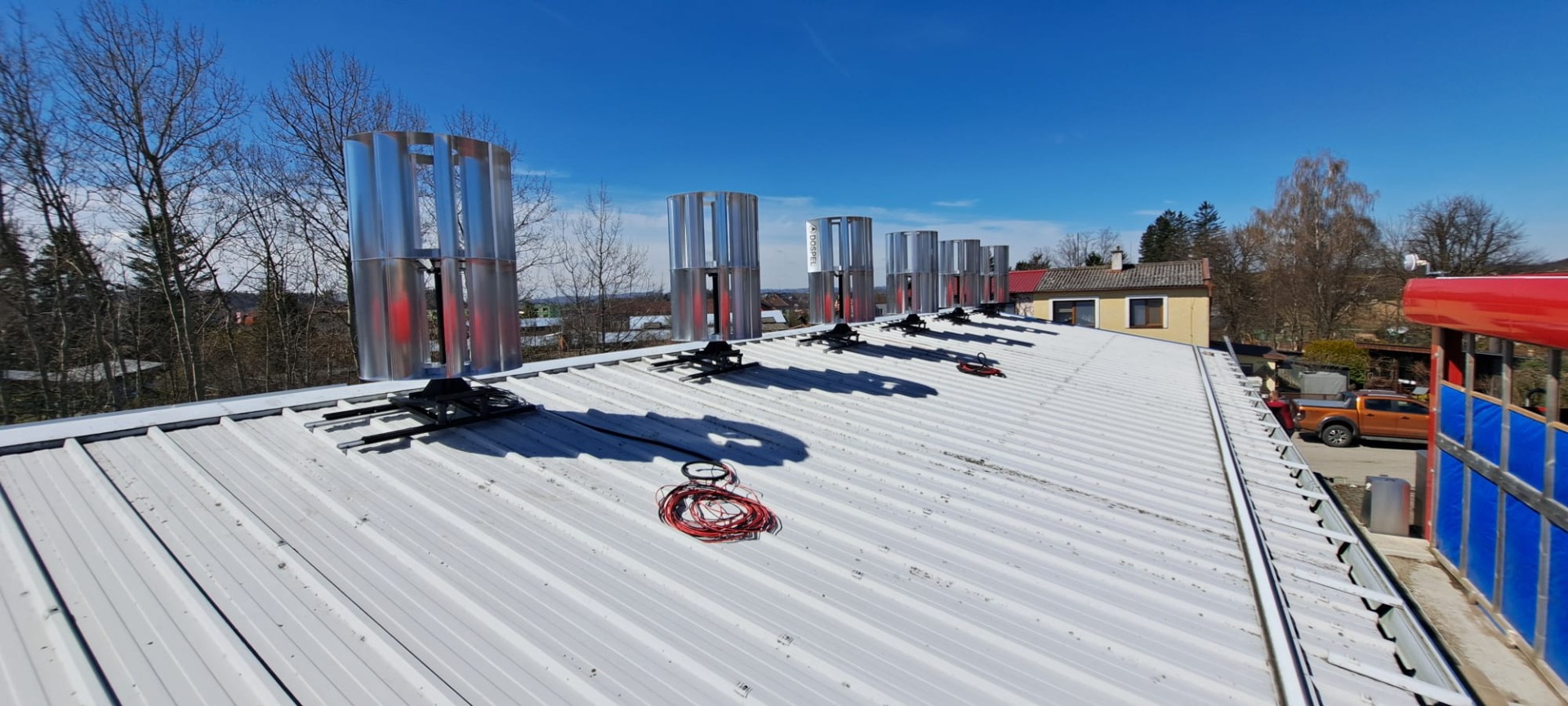

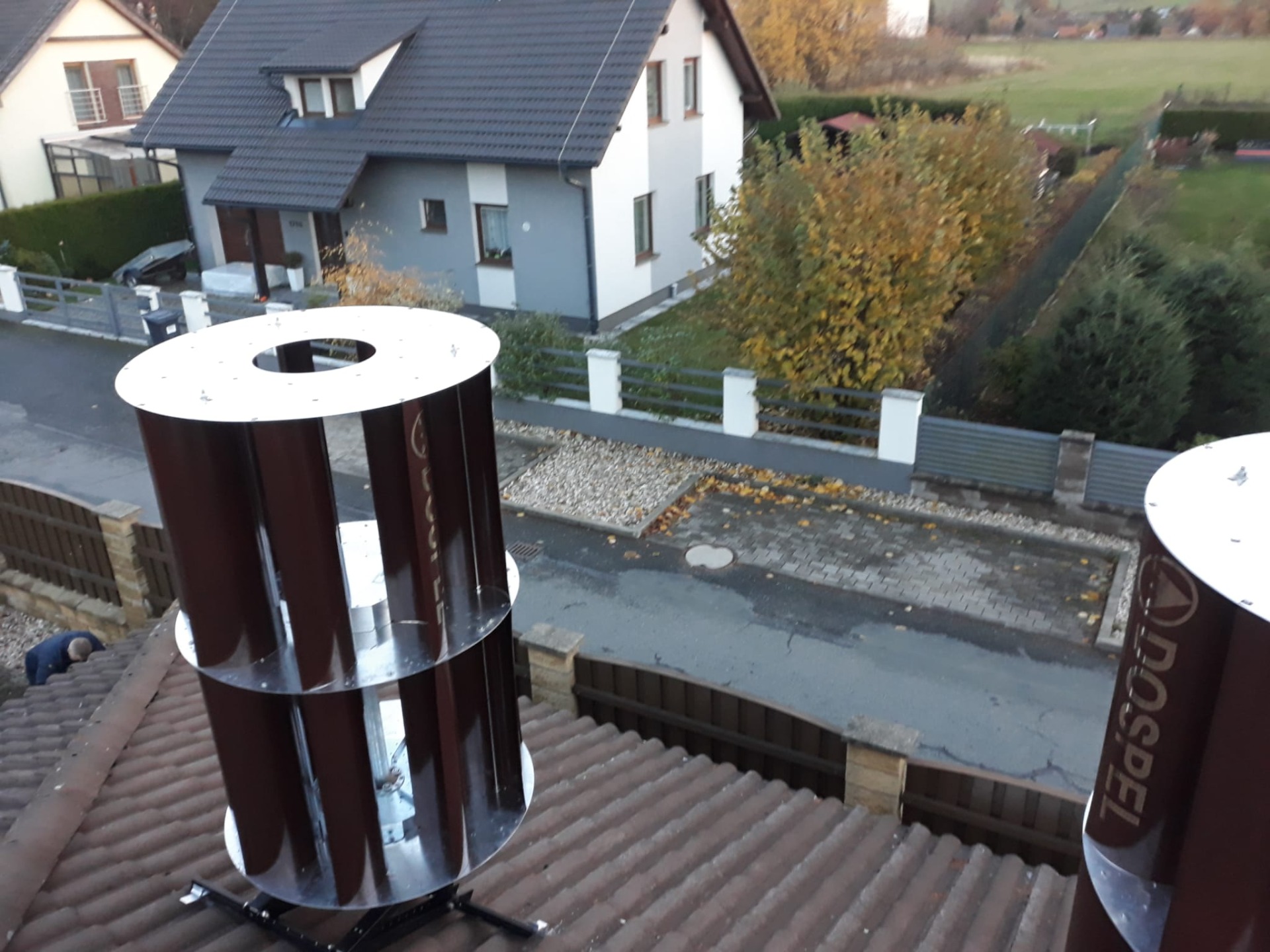

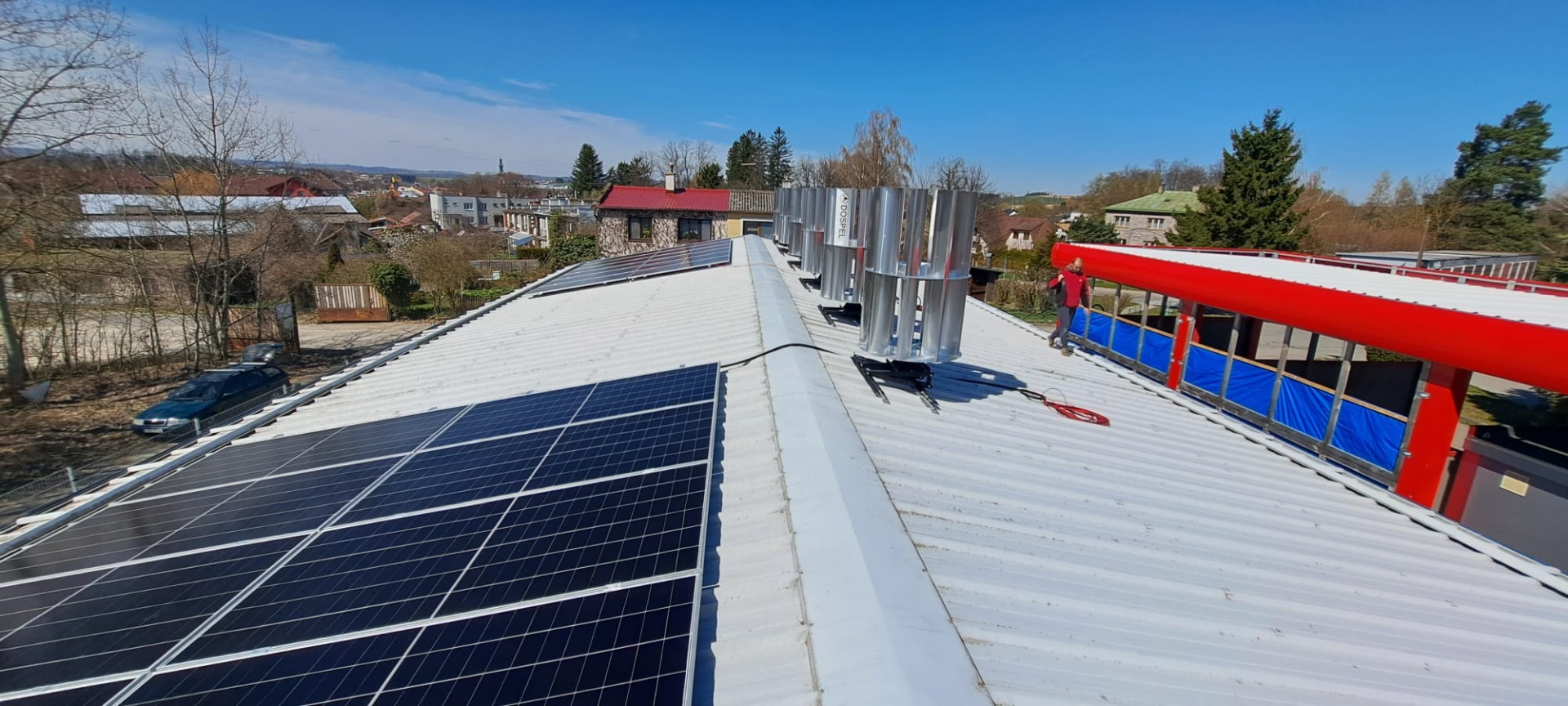

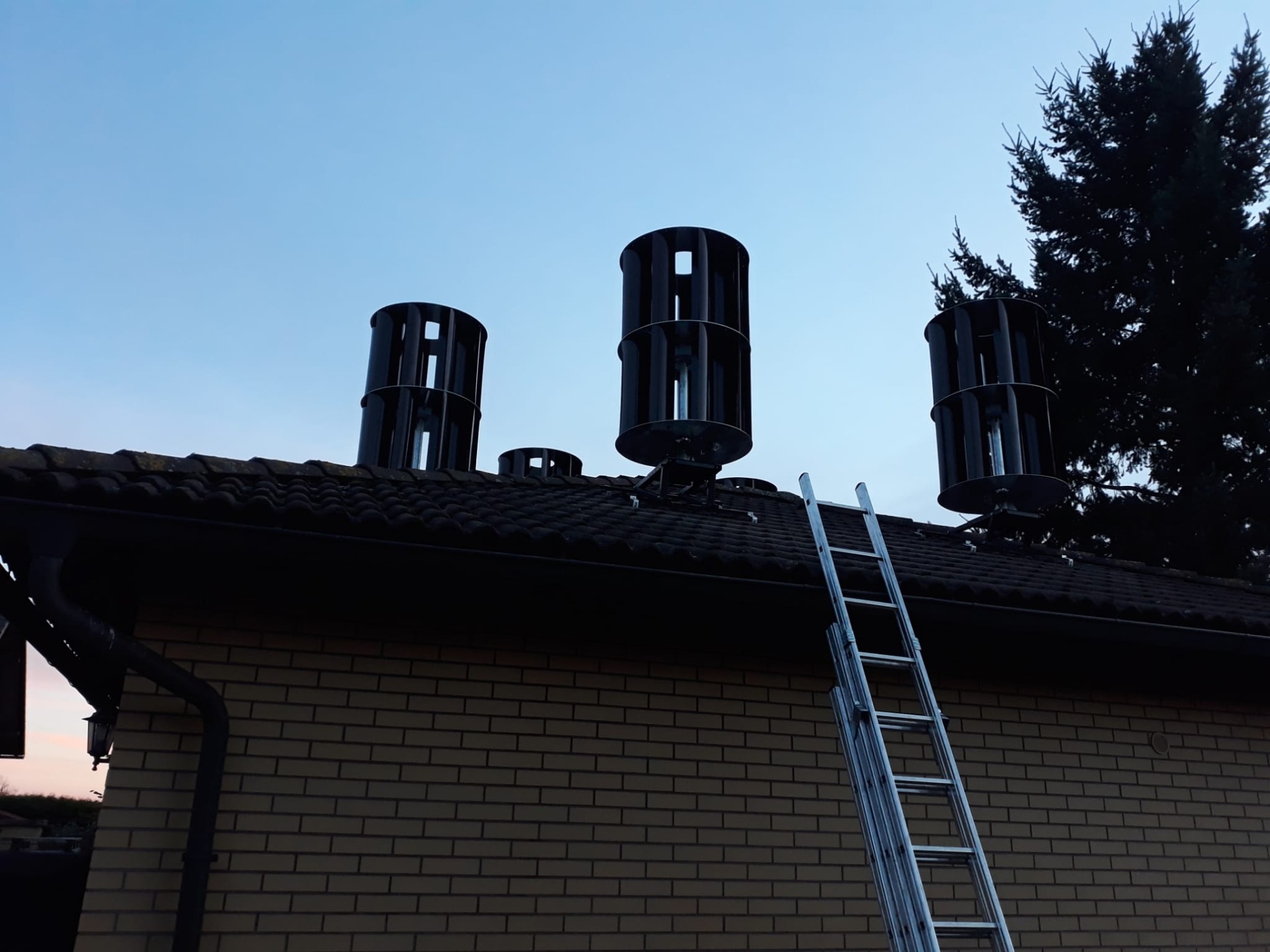

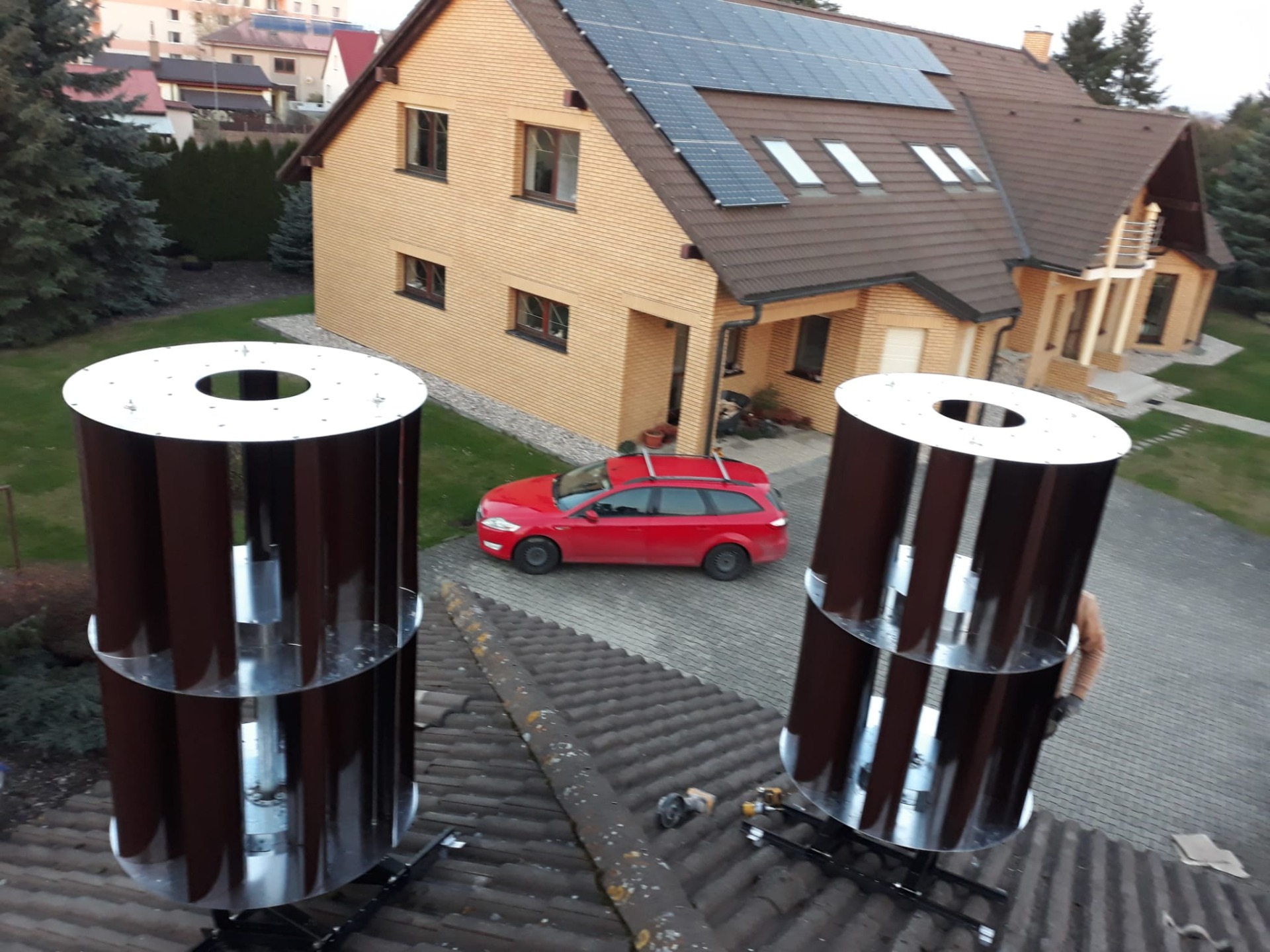

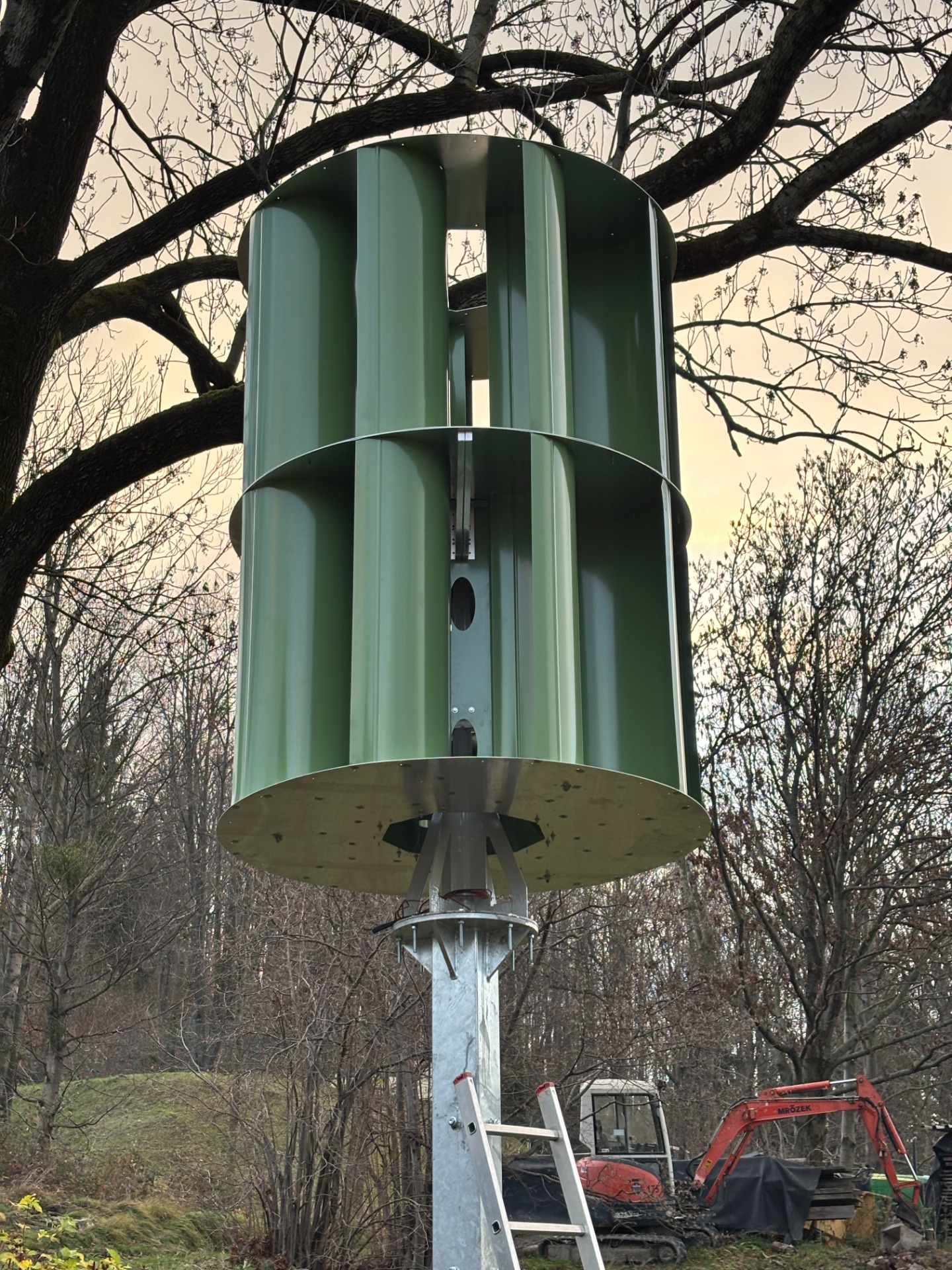

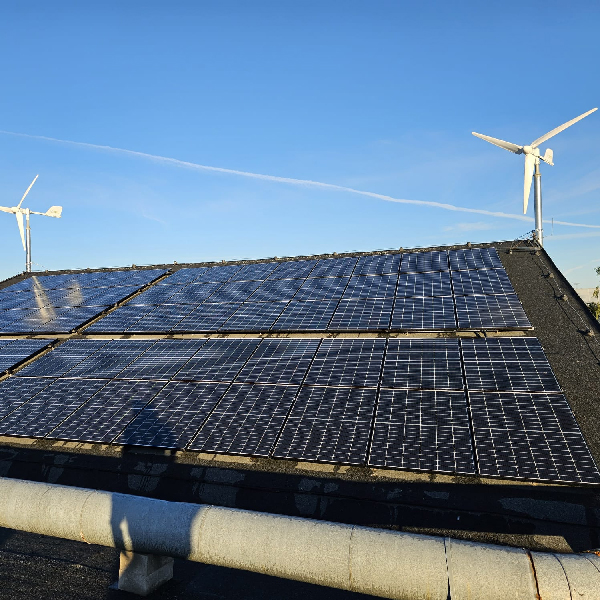

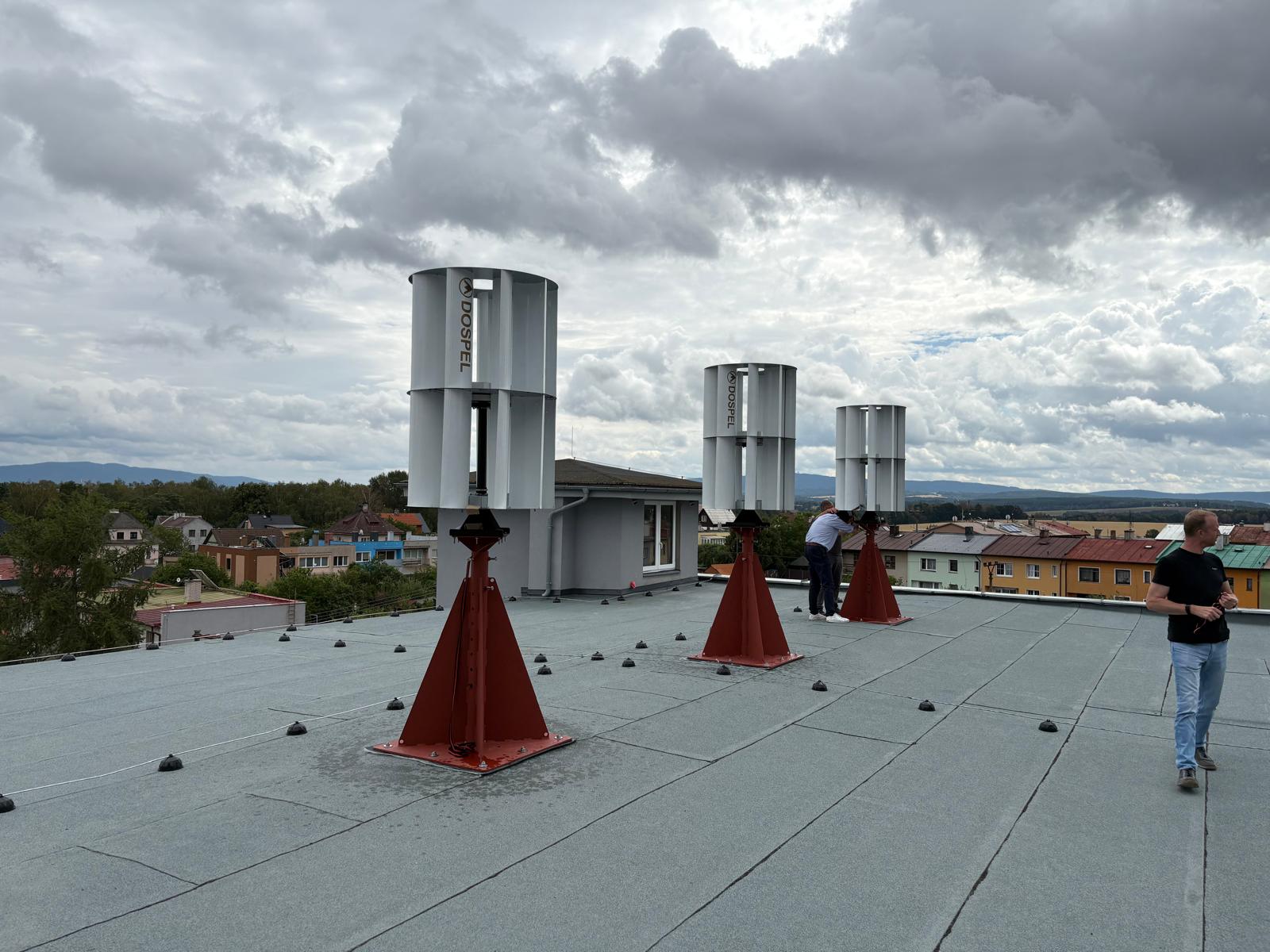

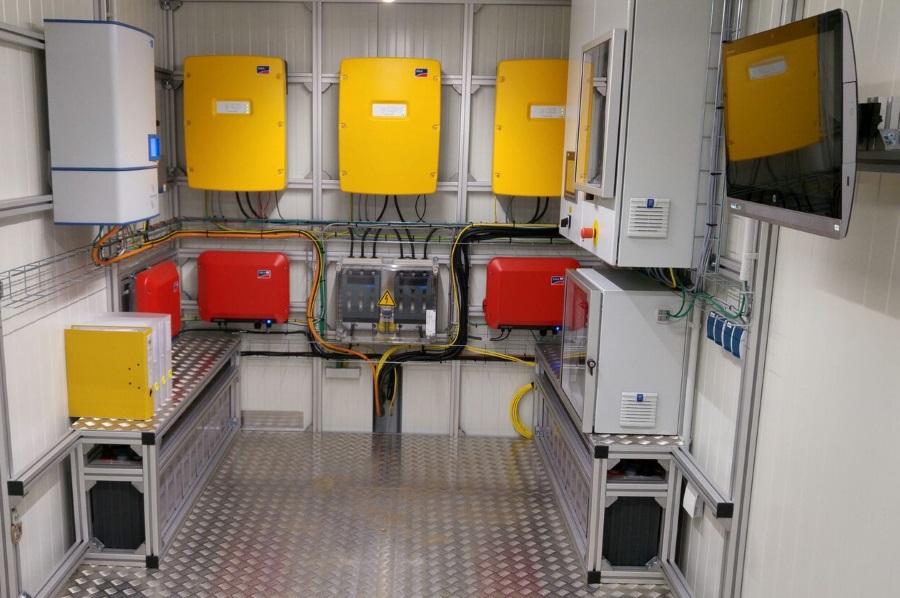

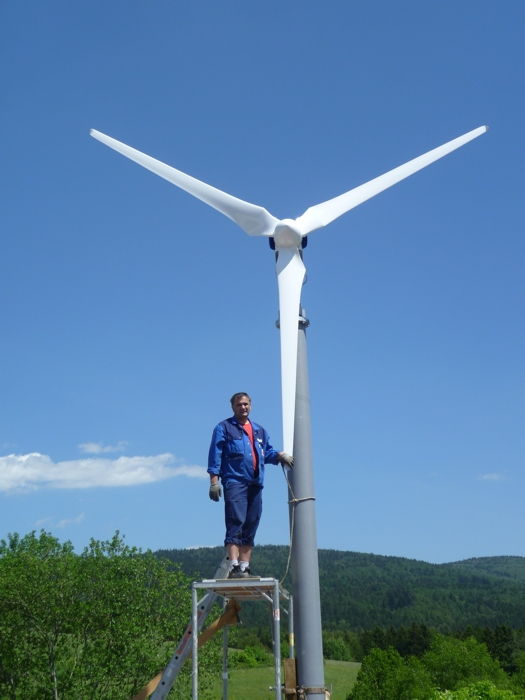

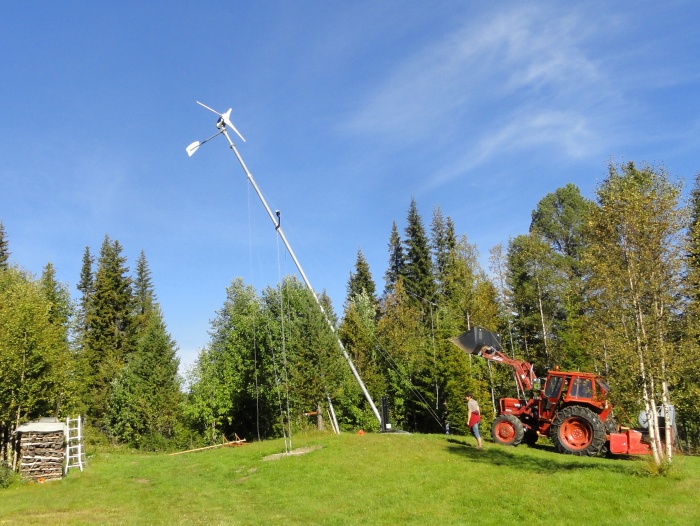

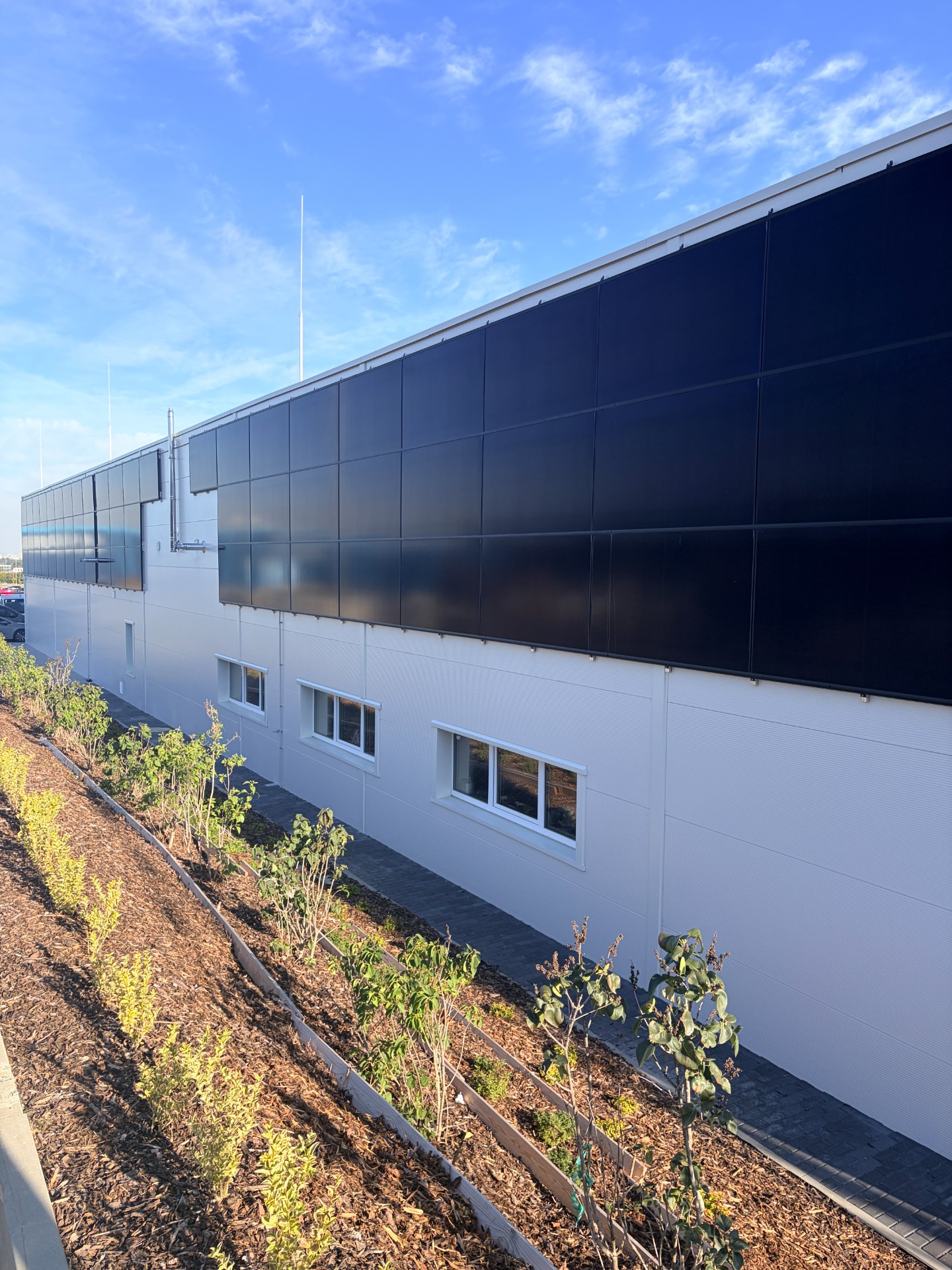

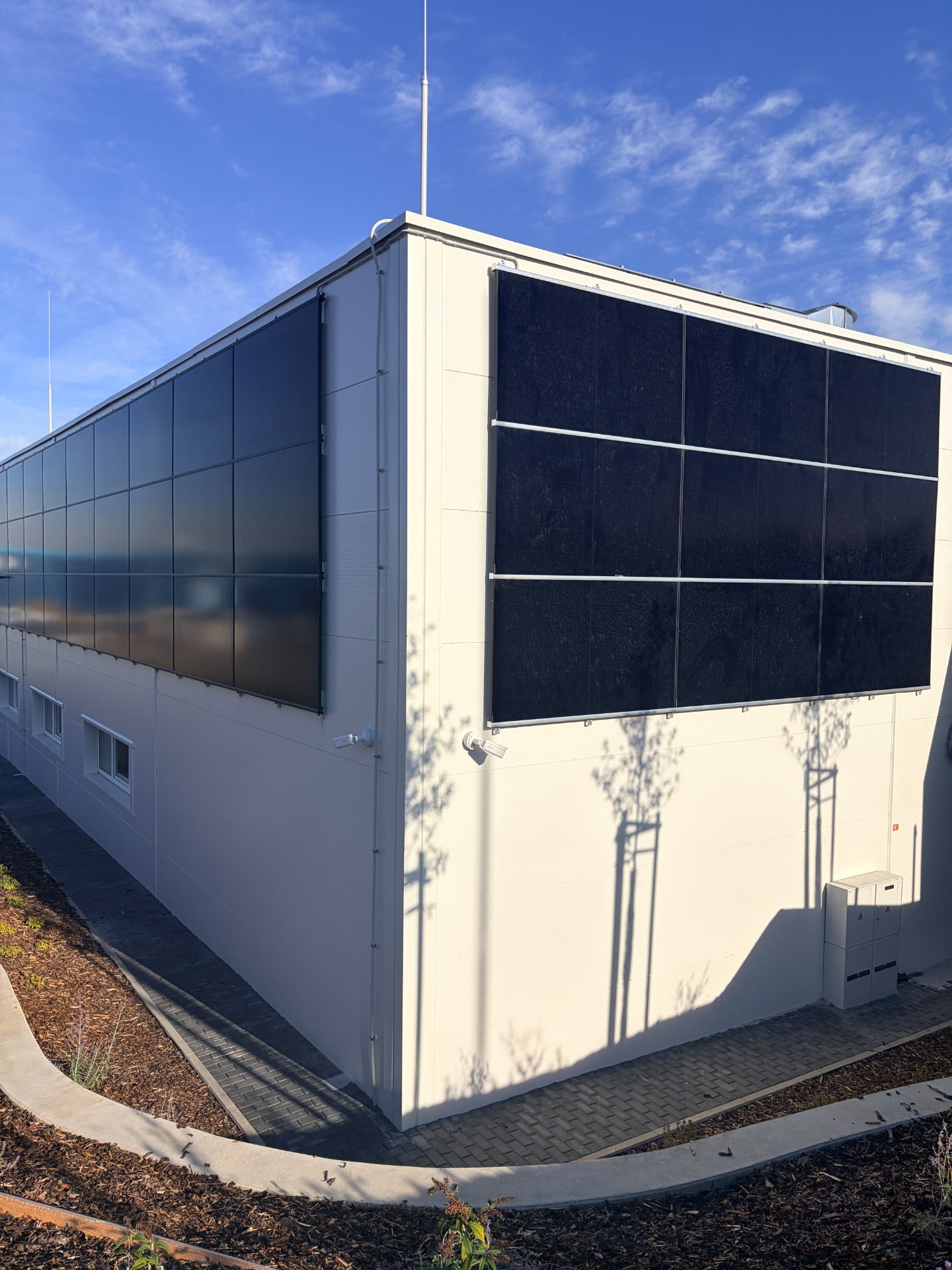

Naše některé realizované instalace

NOVINKA NA EVROPSKÉM TRHU

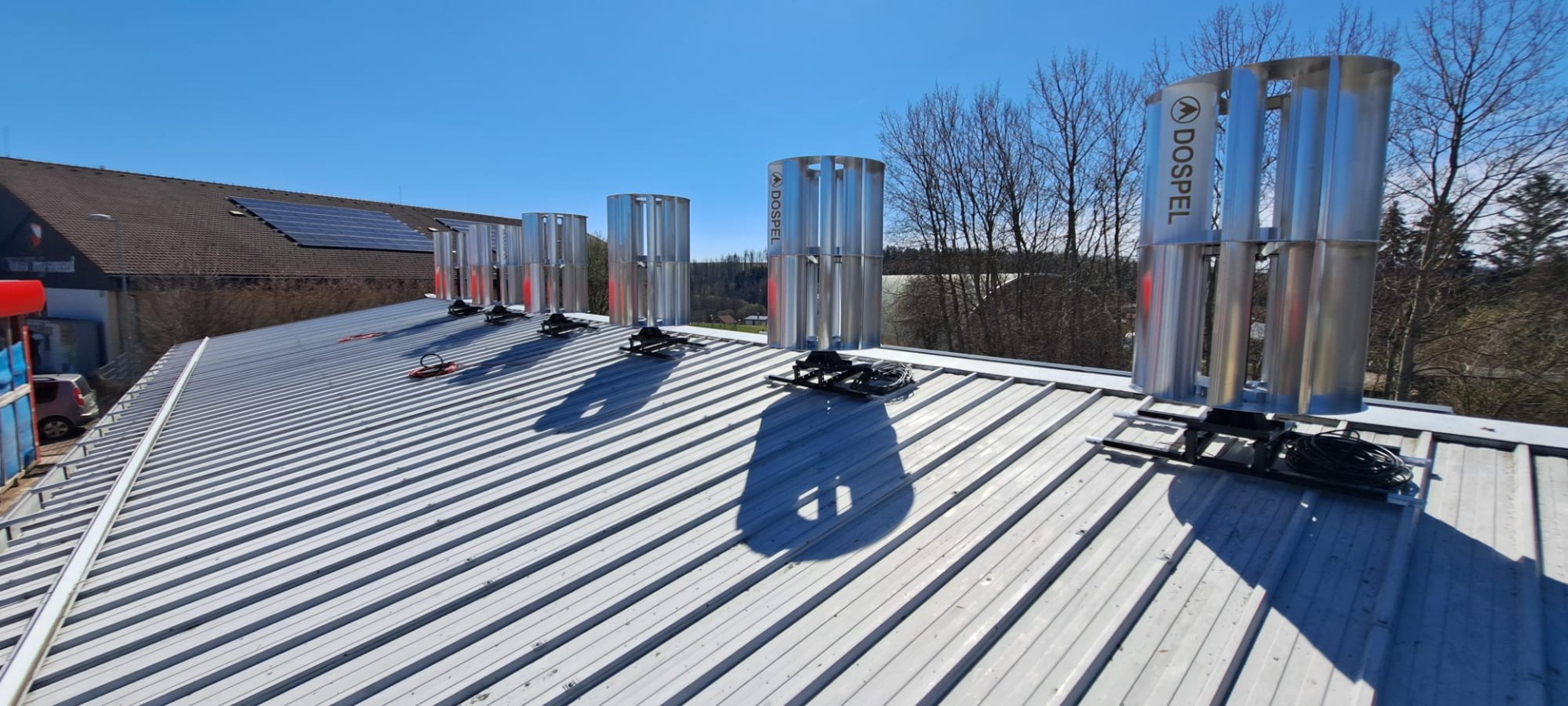

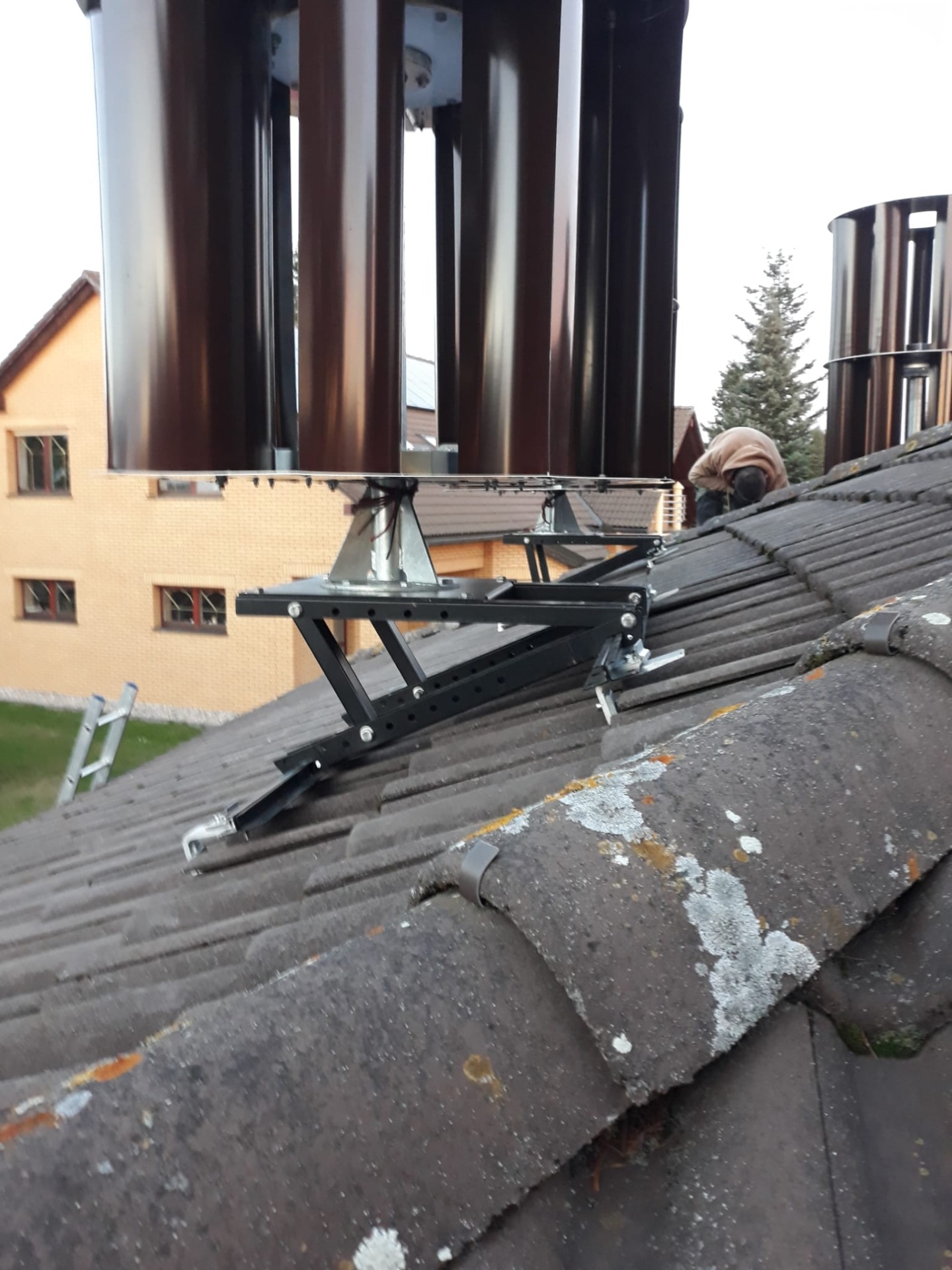

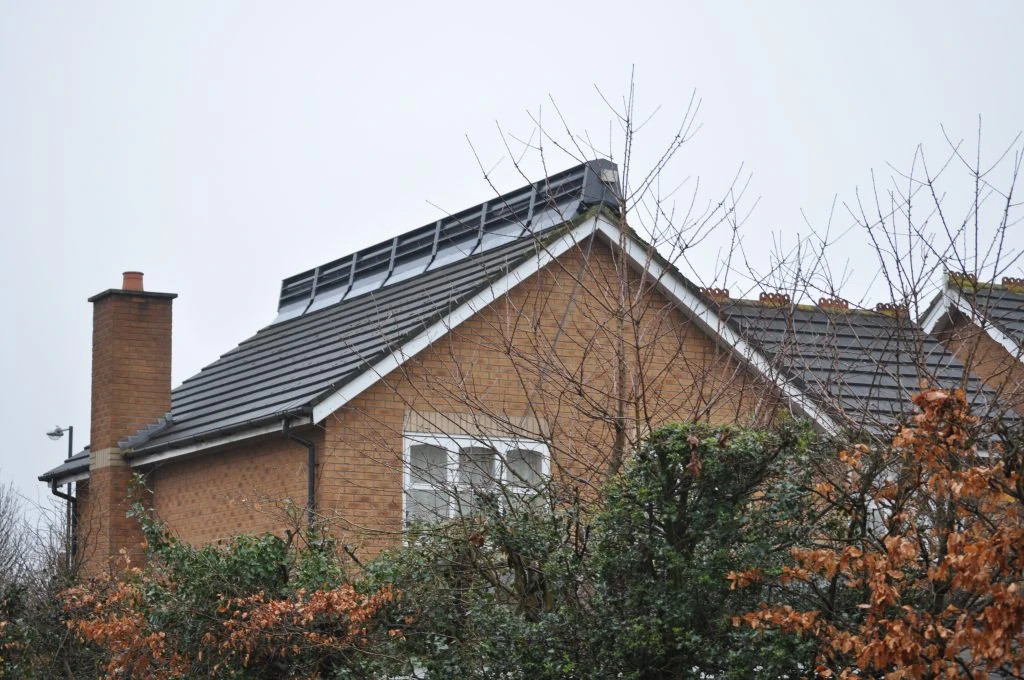

Dodáváme a instalujeme na klíč hřebenové turbíny na šikmé střechy DOSPEL-DAYTONA 3000W

  JEDEN MODUL s generátorem má 3 kW, instalaci lze modulárně rozšířit násobky, tedy na 6, 9, 12 kW atd.


Rozšiřte svoji fotovoltaiku na zimu o nové super účinné panely s vysokou účinností a polohou, kde sníh nemá šanci

Popis produktu

• Technologie N-Type ABC 3P: 3. generace s rekordní účinností až 24,5 %.

• Řada NEOSTAR: Integrovaná optimalizace výkonu při zastínění.

• Konstrukce Sklo-Sklo: Maximální mechanická odolnost a požární bezpečnost.

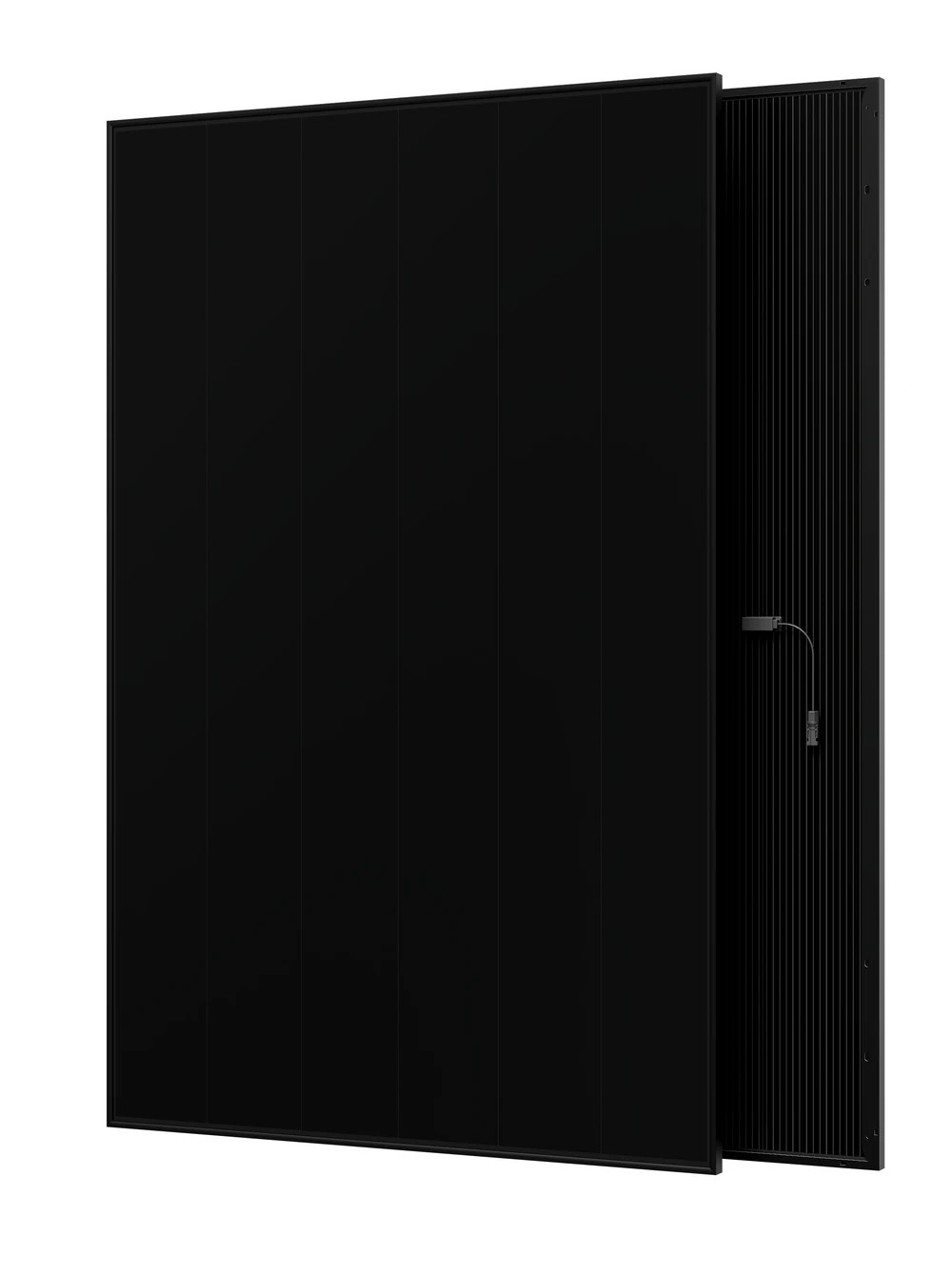

Objevte novou dimenzi výkonu s fotovoltaickým panelem AIKO NEOSTAR 3P+54 AIKO-A490-MCE54Dw. Tento prémiový model v kompaktním formátu 54 článků přináší neuvěřitelný výkon 490 Wp, což z něj činí nejvýkonnější řešení pro rodinné domy na trhu. Díky technologii N-Type ABC 3. generace a unikátní funkci optimalizace stínění vyrábí energii i tam, kde běžné panely selhávají (komíny, vikýře). Robustní konstrukce sklo-sklo (dual glass) zaručuje extrémní životnost a stabilitu i v náročných podmínkách.

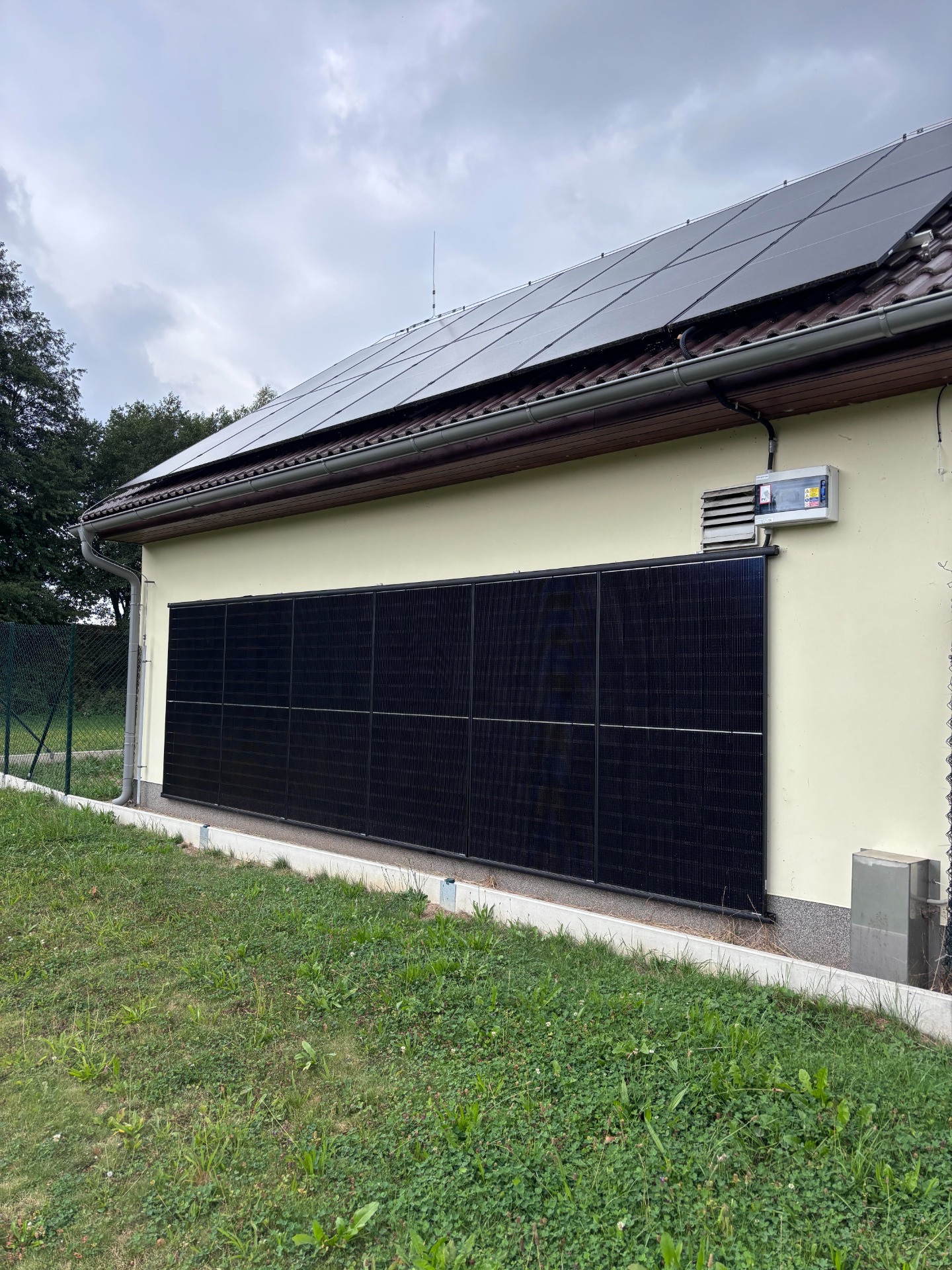

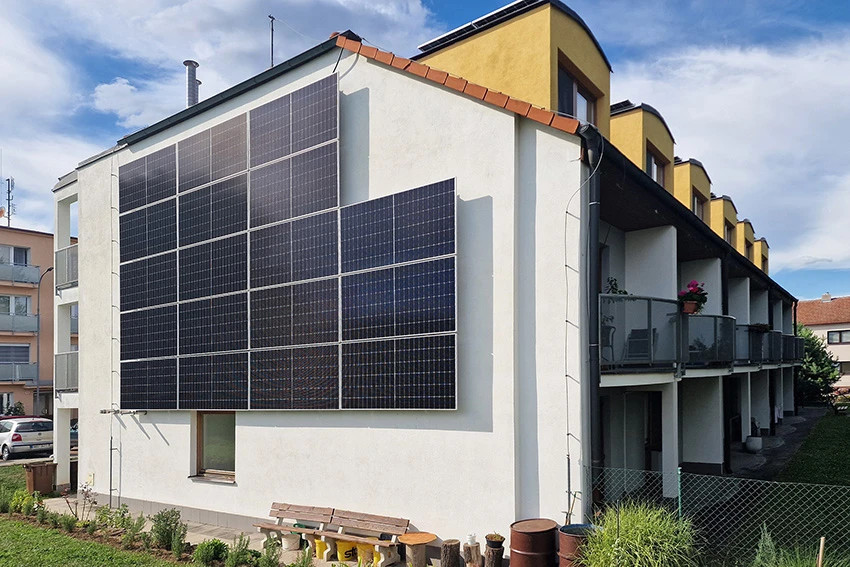

VYTVOŘÍME VÁM ZIMNÍ  FOTOVOLTAIKU, AŤ UŽ SAMOSTATNĚ , ANEBO K VAŠÍ SOUČASNÉ

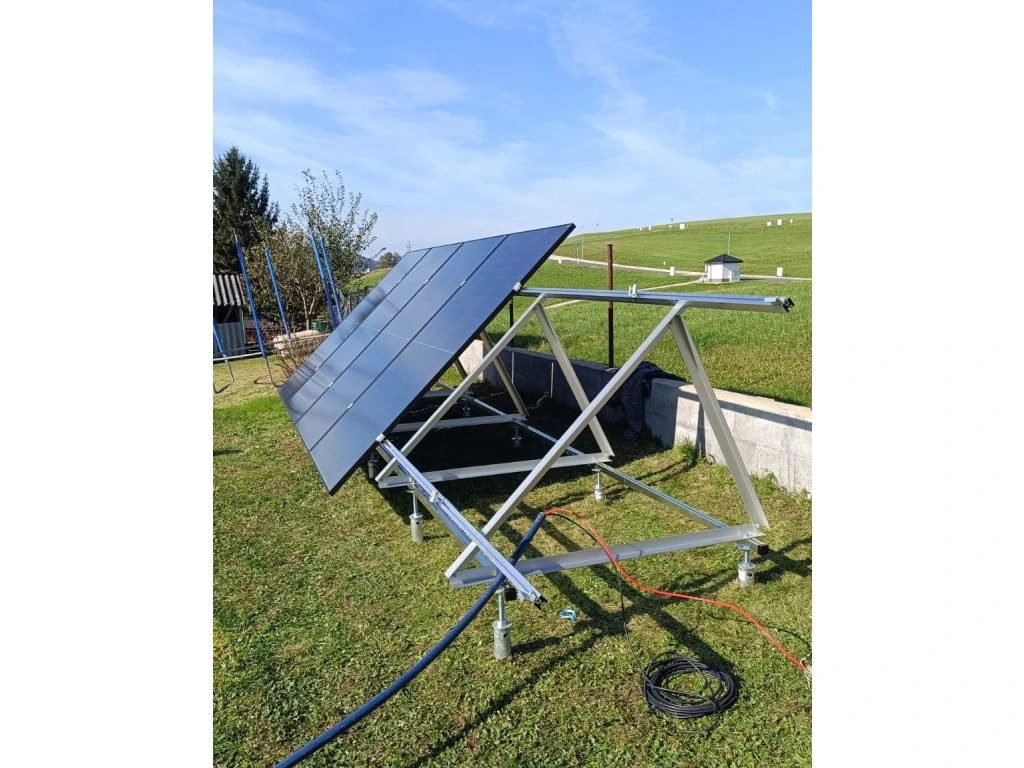

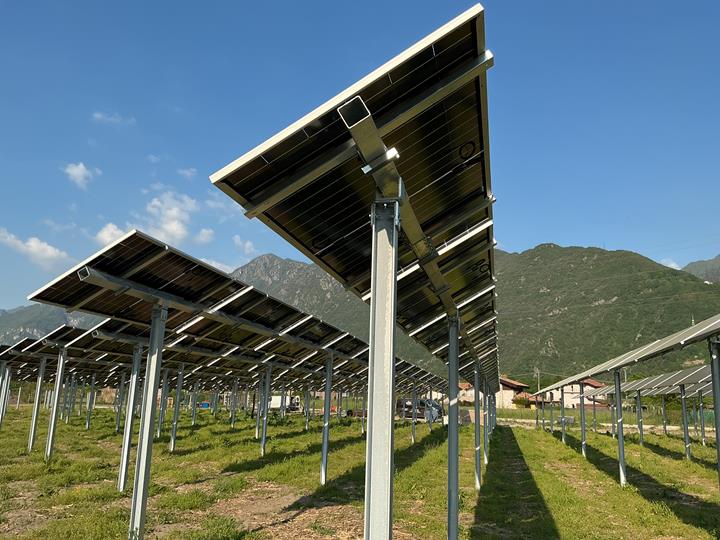

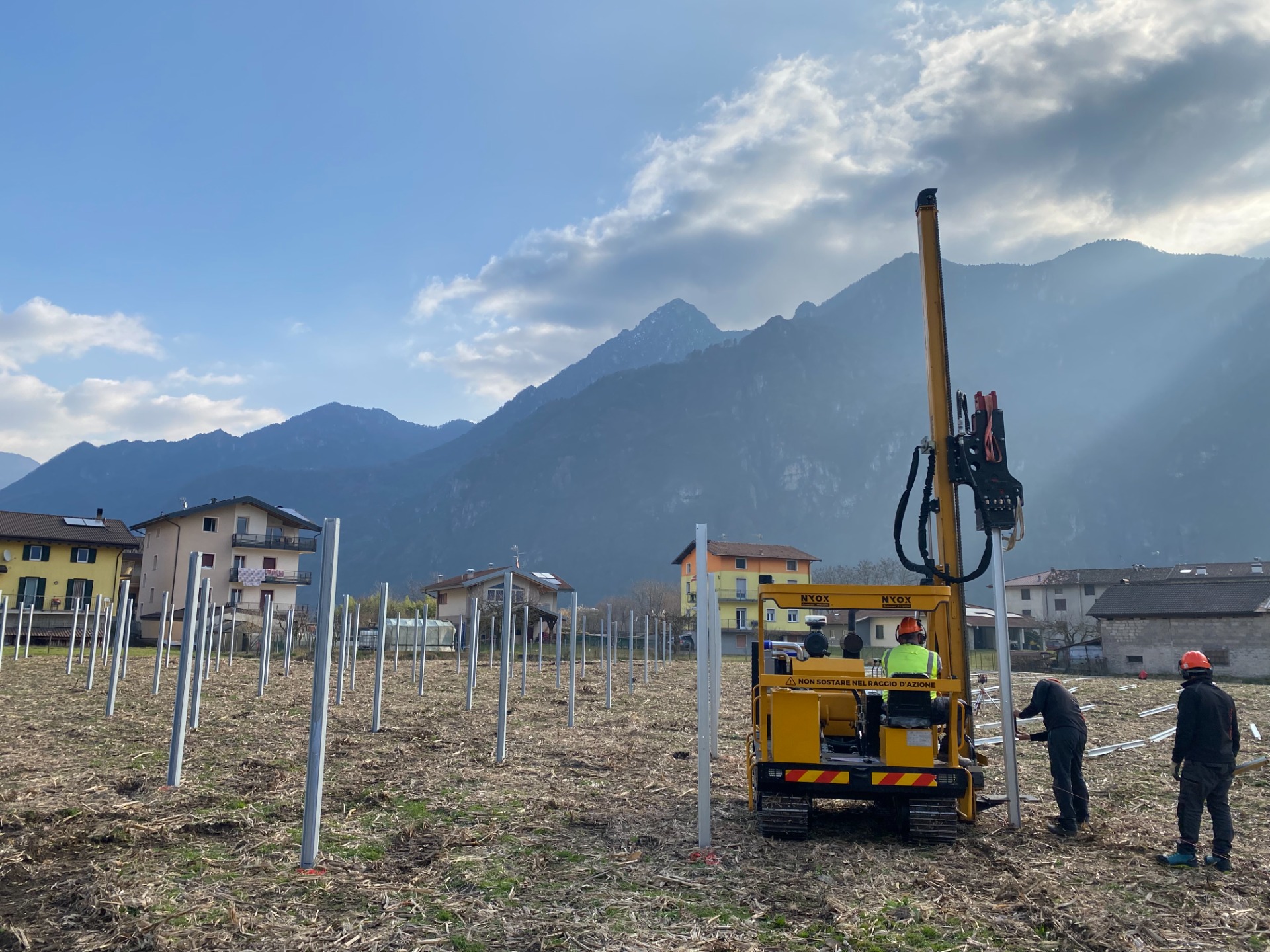

UMÍME  AGROFOTOVOLTAIKU S DOTACÍ, SAMOSTATNĚ, ANEBO VČETNĚ MALÉ VĚTRNÉ ELEKTRÁRNY

NA ZÁKLADĚ DŮKLADNÉ ANALÝZY KONKRÉTNÍHO MÍSTA VÁM DOPORUČÍME VHODNOU TECHNOLOGII

 Reálná výroba malých větrných turbín závisí na počtu větrných dní, kdy rychlost větru přesahuje 8 m/s.

NOVĚ NABÍZÍME PRO ČR

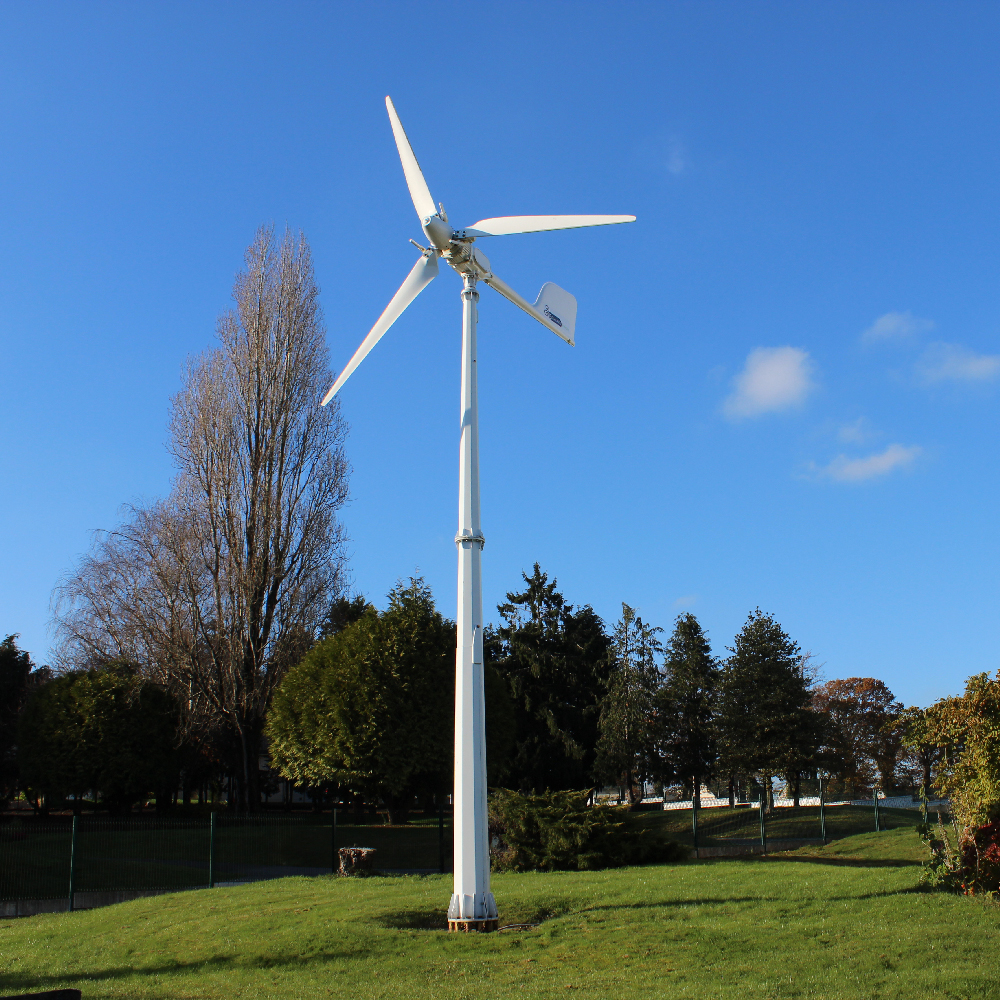

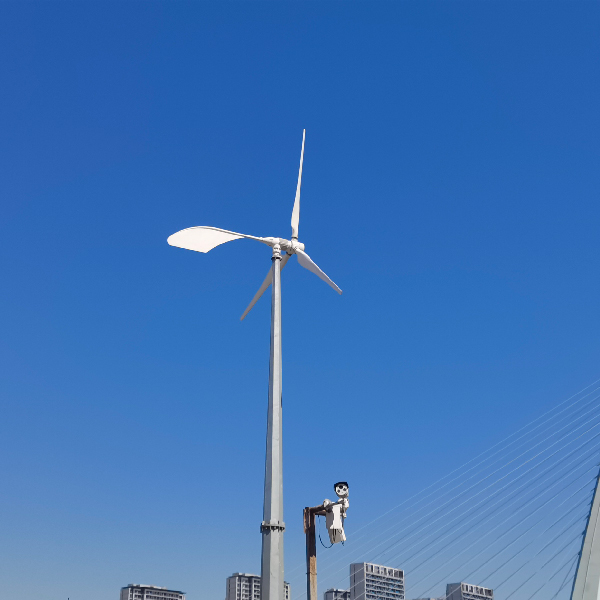

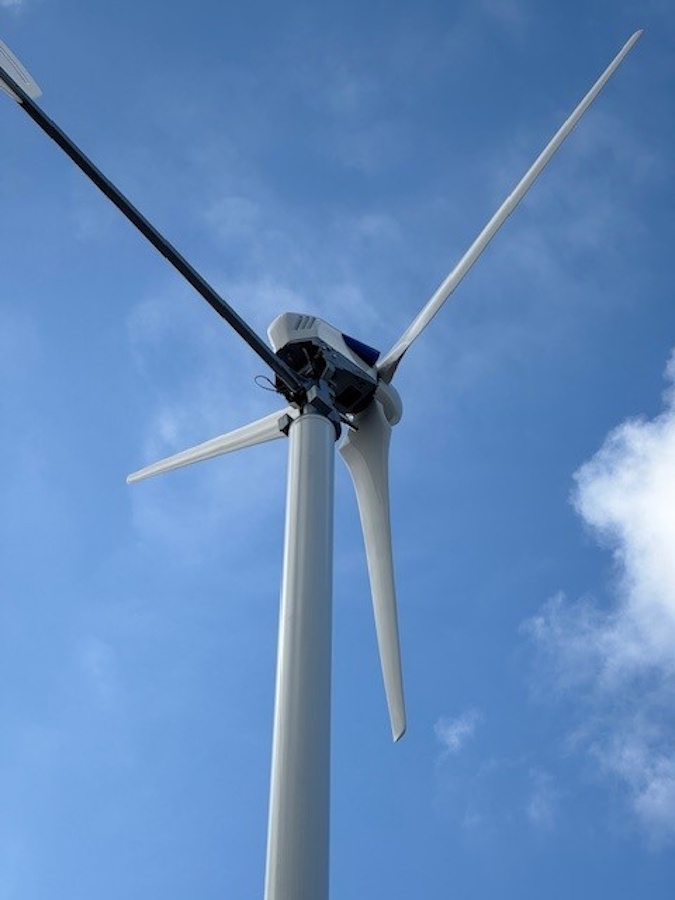

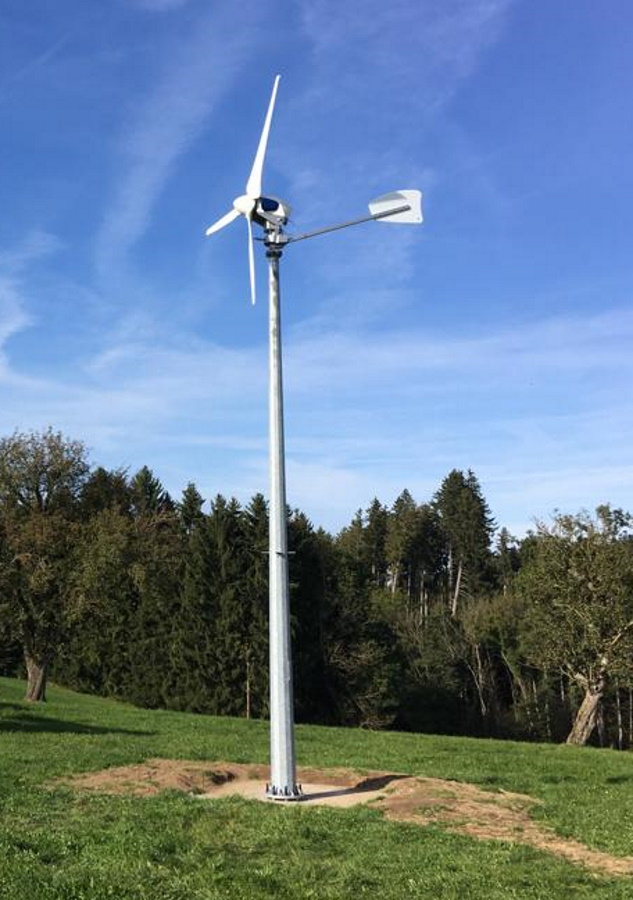

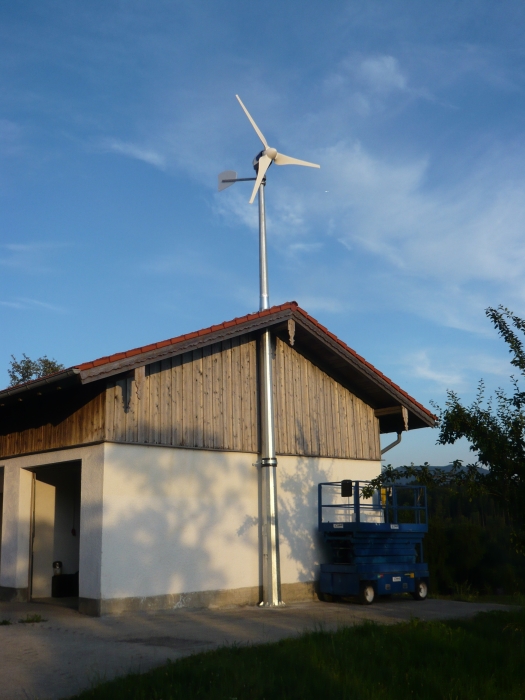

HORIZONTÁLNÍ MALÉ VĚTRNÉ TURBÍNY ANTARIS

S BATERIOVÝM ÚLOŽIŠTĚM, NEBO ON-GRID A STOŽÁREM NA KLÍČ

NUTNÉ STAVEBNÍHO POVOLENÍ

( dokumentaci dodáváme v ceně - vyřizuje objednavatel )

NEJVYŠŠÍ ÚČINNOST MALÝCH VĚTRNÝCH ELEKTRÁREN NA TRHU

Větrné turbíny ANTARIS jsou nejprodávanější malé větrné turbíny v Německu

Kvalitní zpracování z vlastní výroby, "Made in Germany" od firmy BRAUN Windturbinen
Na základě DIN EN 61400-2 a Seznam UK-MCS

Kompletně vyrobeno v Německu, včetně komponent k zapojení

Technické údaje ANTARIS 7,5 kW

Začátek práce od 2,5 m/s rychlost větru spuštěním, v závislosti na odpuzovači Větrná turbína speciálně pro vnitrozemské lokality se slabými až středními větrnými podmínkami. Z průměrné rychlosti větru vyšší než 6,5 m/s. odpuzovač s Průměr 4,40 m nasazený.

Generátor

• Rotor s permanentním magnetem, bezkartáčový, bezpřevodový, bezúdržbový
• vysoká účinnost díky extrémně silným permanentním magnetům (NdFeBo permanentní magnety, teplotně odolné až 150°)
• speciální kuličková ložiska pro bezpečné přijetí radiální a. Axiální síly
• 3-fázový třífázový
• Samostatný usměrňovač
• Směr otáčení libovolný
• Napětí 0-1000 VDC
• Zahájení krmení při cca 75 ot/min
• Výkon: 7 500 wattů při 330 ot/min u. 400 VDC

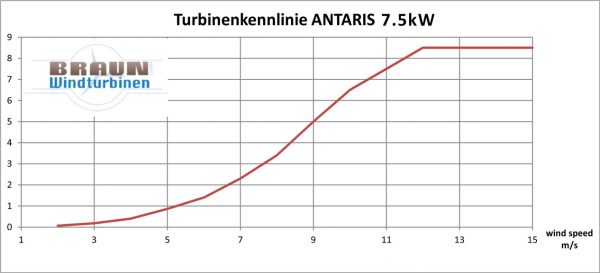

• rovnoměrně rostoucí výkonová křivka
• Hmotnost: 87 kg
• Hliníkové pouzdro, povrchové chlazení, uchycení nohou
• Třída ochrany IP56

Rotor

• Připojení náboje s hliníkovou přírubou a tlakovou podložkou
• Šroubové spoje z nerezové oceli s pojistnými maticemi
• 3 laminátové listy rotoru ze skelných vláken/uhlíkových vláken
• Počítačem podporovaný aerodynamický profil, ručně laminovaný
• Minimalizace hluku díky optimální konstrukci čepele do 43 dB do 10 m
• Průměr 5,30 m (volitelně 4,40 m > 6,5 m/s průměrná rychlost větru)
• Hmotnost jednoho plechu: cca 9,2 kg
• dynamicky a staticky vyvážené
• Přední "pravý" směr otáčení
• Rychlost max 300 ot/min.
• GRP spinner čepička
• Barva rotoru dle požadavků zákazníka

Nosný prvek

• Větrná lopatka (odolná vůči počasí HDPE "natural white", mírně průhledná)
• Čtvercová ocelová trubka vysokoteplotně pozinkovaná jako nosný prvek
• všechny šroubové spoje z nerezové oceli a opatřené pojistnými maticemi
• Ocelová konzola jako nosný prvek pro generátor, určená jako zástrčková přípojka s azimutovým kluzným ložiskem, kompletně pozinkovaná
• patentovaná pojistka vrtulníku
• Mastadaptér s přírubovým připojením (potrubí 139 mm)

Ochrana proti bouřím

• Poloha vrtulníku
• Monitorování napětí s brzdným odporem 12,0 kW
• Zkrat generátoru

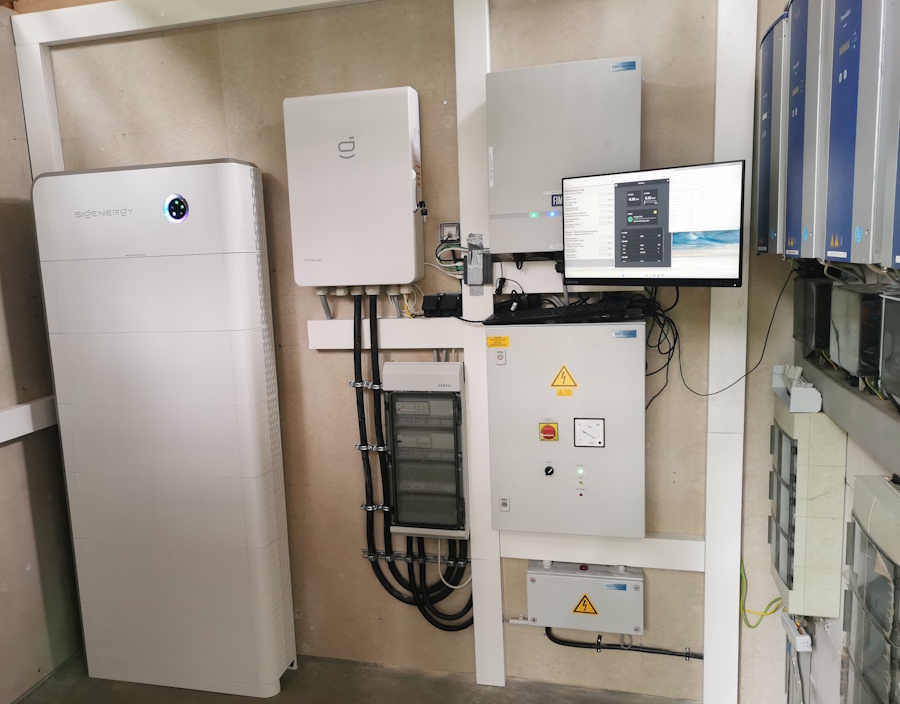

Ovládací skříň

• 3-fázové monitorování generátoru a sítě
• 3-fázový síťový paralelní provoz s FIMER / TRIO 7,5 kW
• Elektronika řízení turbíny
• připojení odolná proti polaritě/zástrčkové připojení
• Monitorování fází generátoru v provozu turbíny
• Nouzový spínač
• Reset přepínač s klíčem (vyjímatelné)
• Usměrňovač, displej, ...
• 6,5 kW brzdný odpor

ANTARIS je samozřejmě k dispozici také jako 48 VDC nabíječka baterií a výkon 4000 wattů! V nabídce jsou zahrnuty příslušné rychlostní diagramy pro nabíjení baterie/souběžný provoz sítě.

OBJEDNAT JE MOŽNÉ HORIZONTÁLNÍ MALÉ TURBÍNY ANTARIS O VÝKONU od 2,5 kW, 5,5 kW, 7,5 kW, 10 kW až 12 kW

Pro vytápění RD ( např. TČ ) doporučujeme výkon 5,5 kW v sytému OffGrid - zapojení s baterií. Pro větší objekty a firmy pak výkon 7,5 kW - OnGrid zapojení.  Výška stožáru sice cenu navyšuje, ale znamená výrazně vyšší výrobu.

• Cena díla s turbínou o průměru 3 m a výkonným generátorem 2,5 kW,  včetně  stožáru 7 m,  všech komponent pro provozuschopné připojení Off-Grid, včetně baterie LiFePO4-48V- 16 kWh a  montáže na klíč : cca 525 tis. Kč ( na dobrém místě výroba cca 6 tis. kWh ročně , 2/3 od podzimu do jara )
• Cena díla s turbínou o průměru 4 m a výkonným generátorem 5,5 kW, včetně stožáru 9,2 m a komponent pro zapojení Off-grid , včetně baterie LiFePO4-48V-16 kWh a montáže na klíč : cca 690 tis. Kč ( na dobrém místě výroba cca 12 tis. kWh ročně , 2/3 od podzimu do jara )
• Cena díla s turbínou o průměru 5,2 m a výkonným generátorem 7,5 kW , včetně stožáru 15 m, všech komponent pro provozuschopné připojení On-Grid na klíč: cca 850 tis. Kč. ( na dobrém místě výroba cca 16 tis. kWh ročně , 2/3 od podzimu do jara )

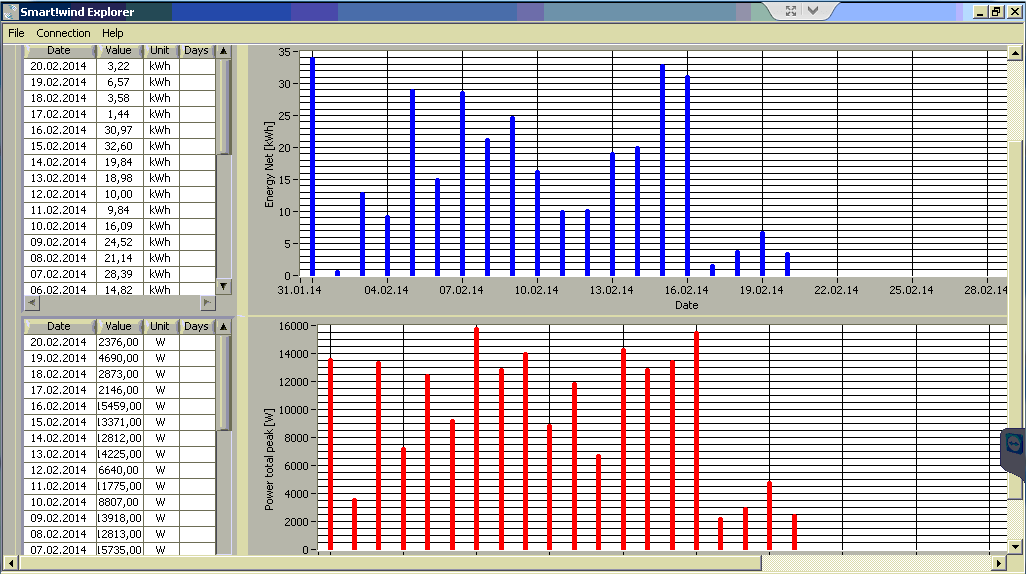

Výroba je závislá na umístění díla. Doporučujeme na základě odborné obhlídky a analýzy místa.

Údaje jsou pro místa, kde je častá rychlost větru nad 8 m/s ( od 28 km/ hod. )

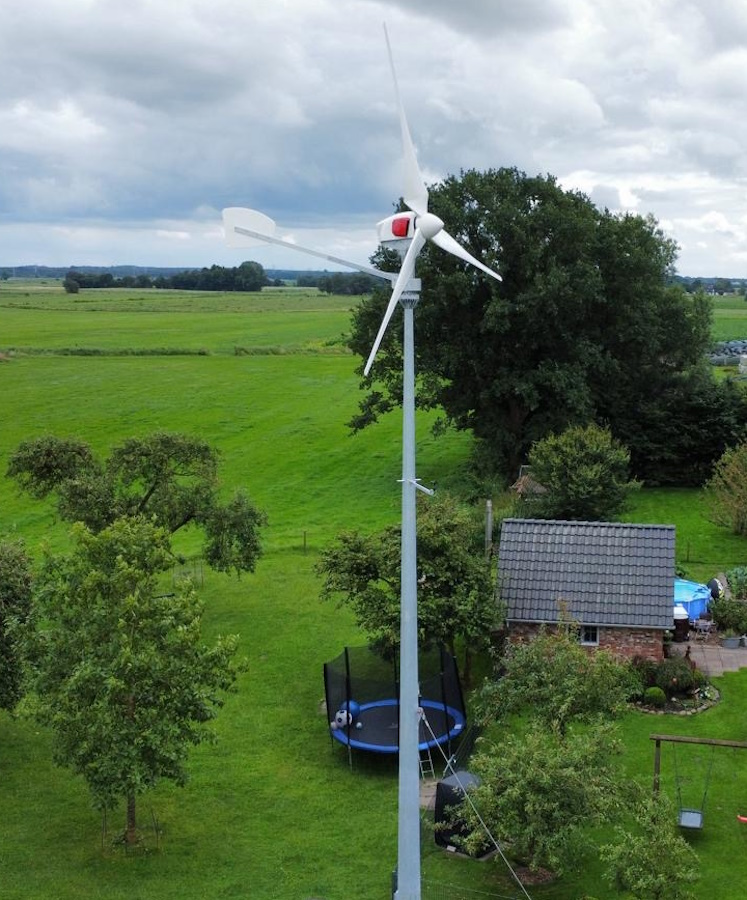

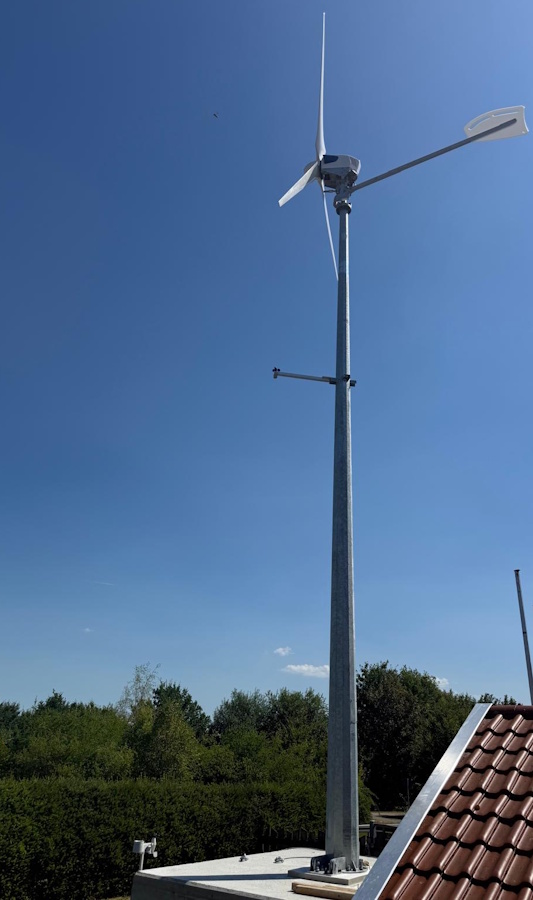

Stožáry pro malé větrné turbíny ANTARIS

Pro malé větrné turbíny ANTARIS , pevné mřížkové a potrubní stožáry k dispozici ve výškách od 7 do 30 metrů.
Na mřížkové stožáry nabízíme také možnost instalace reklamního prostoru.

Všechny stožáry mají testovatelnou statiku a jsou dodávány se základním plánem.
Pracujeme ve spolupráci s týmem odborníků složeným z dodavatele stožárů, statika a zkušebního statika.
Můžeme tak rychle a kompetentně objasnit všechny relevantní body týkající se statiky zkoušky stožáru během stavebního povolení.
To šetří čas i peníze!
Kvalita turbín i stožárů zajištěna.  Vyrobeno v Německu

Návrh ocelové konstrukce:
Třída oceli S355 J2 + AR nebo M nebo AR s certifikátem 2,2 nebo 3,1 b. Provedení stavby dle DIN EN 1090, EXC III a DIN 61400-2. Výrobní tolerance podle DIN EN ISO 13920, délkové a úhlové rozměry podle. Třída B, tolerance lisování a ložisek podle třídy F. Svary podle DIN EN 25817 Třída C. Žárové zinkování podle DIN EN ISO 1471

Dostupné výšky:
od 7,0, 9,2, 12, 15,18,21,24 až max. 30 metrů.

Samostavitelná sada pro malé větrné turbíny ANTARIS

• Větrný střídač FIMER UNO/TRIO von 2,0 – 10,0 kW; včetně služby parametrů pro vaši polohu větru!
  Všechny střídače a generátory jsou elektricky koordinovány.
  Špičkové cenové nabídky, rádi Vám podrobně poradíme!
• Přepěťová ochrana pro všechny měniče Power One včetně dumpload a. Ovládání WKA, dokud 10,0 kW!
• Generátory permanentních magnetů pro malé větrné turbíny od 1,0 – 20,0 kW vhodné pro nabíjení akumulátorů, provoz paralelní sítě, podporu vytápění, a také vhodné pro samostavební vodní elektrárny.
• Nový! PMG jako pomalí běžci s 2,5 kW; 125 VDC při 50 ot./min! Nový!
• Pojistky vrtulníků pro dovybavení malých větrných turbín 1,0 – 10,0 kW
• Rotorové listy pro odpuzovač diam 1,15m – 6,50m
• Ovládací prvky pro provoz vytápění (WKA s 40 – 400VDC Napětí)
• Regulátor nabíjení baterie pro 24V /48VDC ... napětí
• Ovládací prvky pro paralelní provoz sítě
• Náboje a spinnery

Další informace o stavbě malých větrných turbín získáte při osobní konzultaci.

Informujte se prosím o cenách!

PŘESNÁ MAPA ZATÍŽENÍ VĚTREM V PRŮBĚHU ROKU ( EN 1991-1-4 | ČSN EN 1991-1-4 )

TESTUJEME A PŘIPRAVUJEME

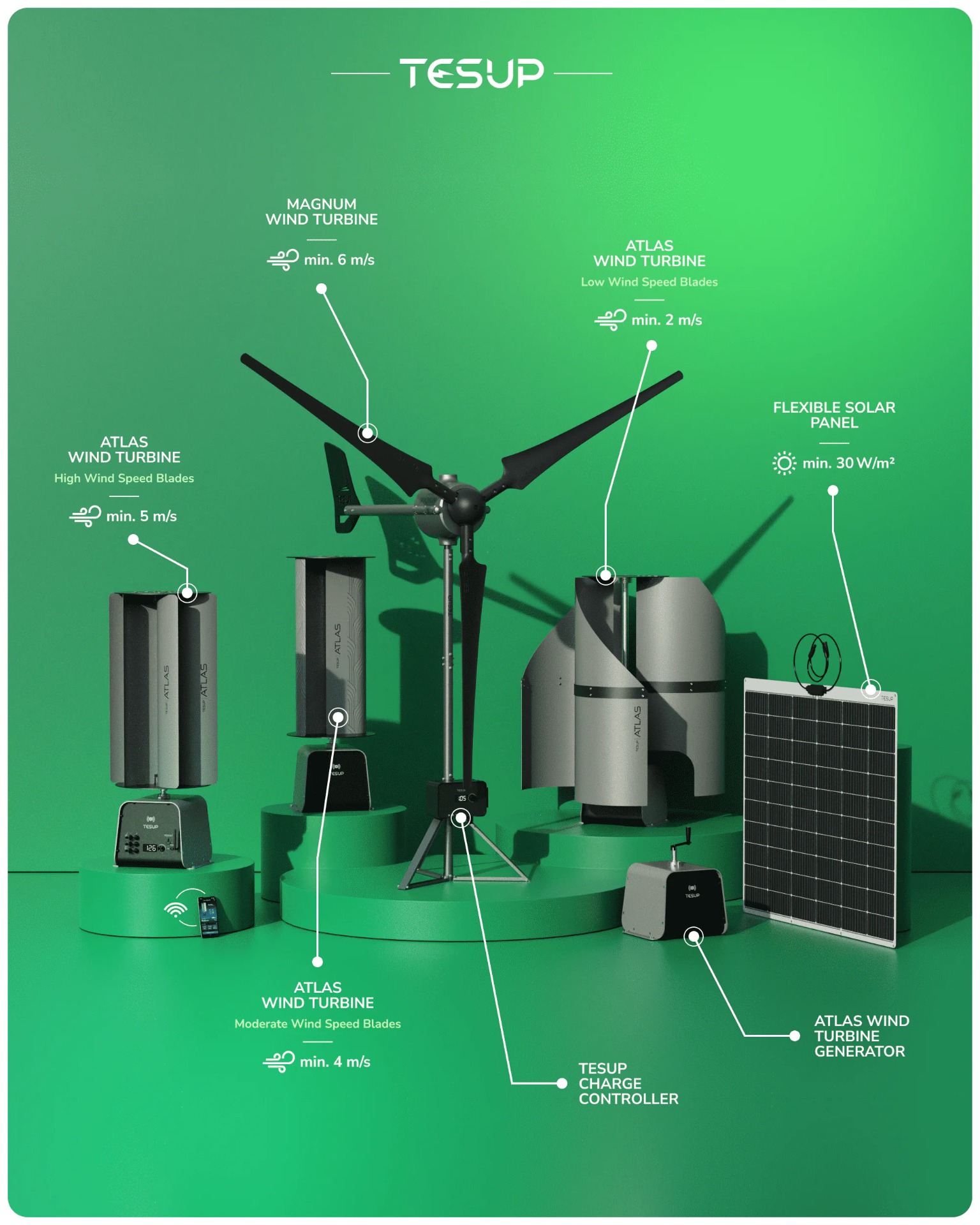

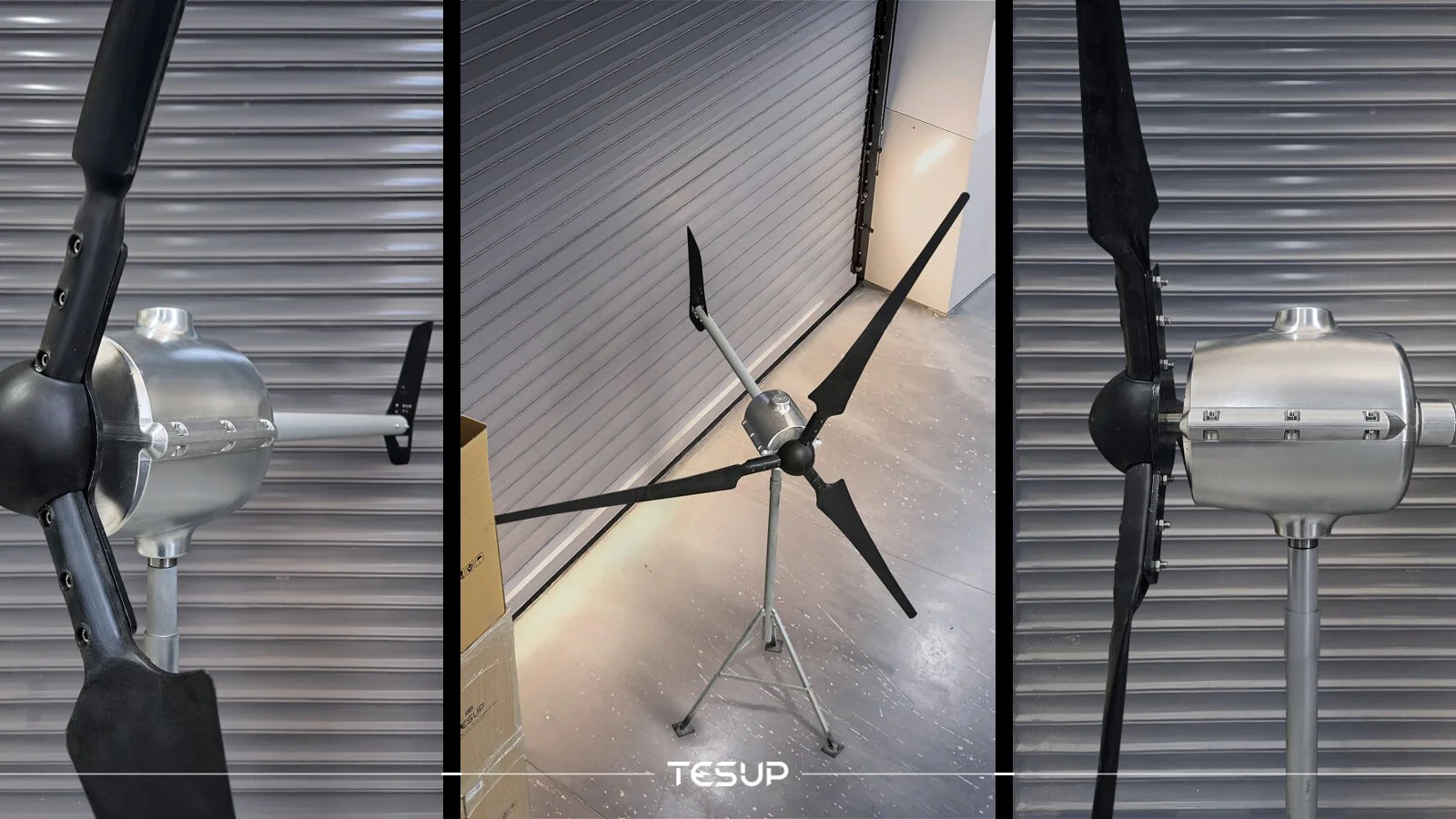

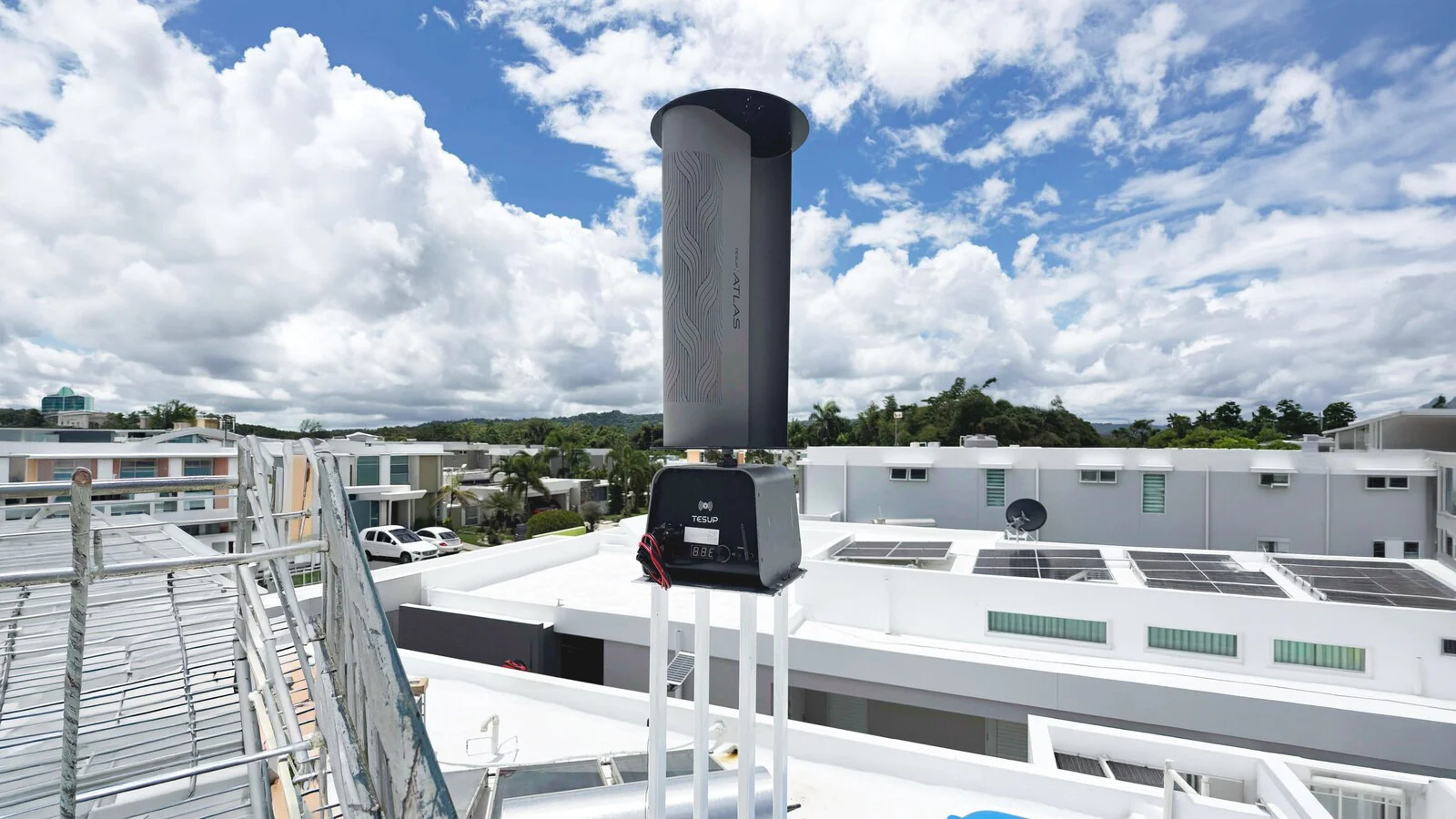

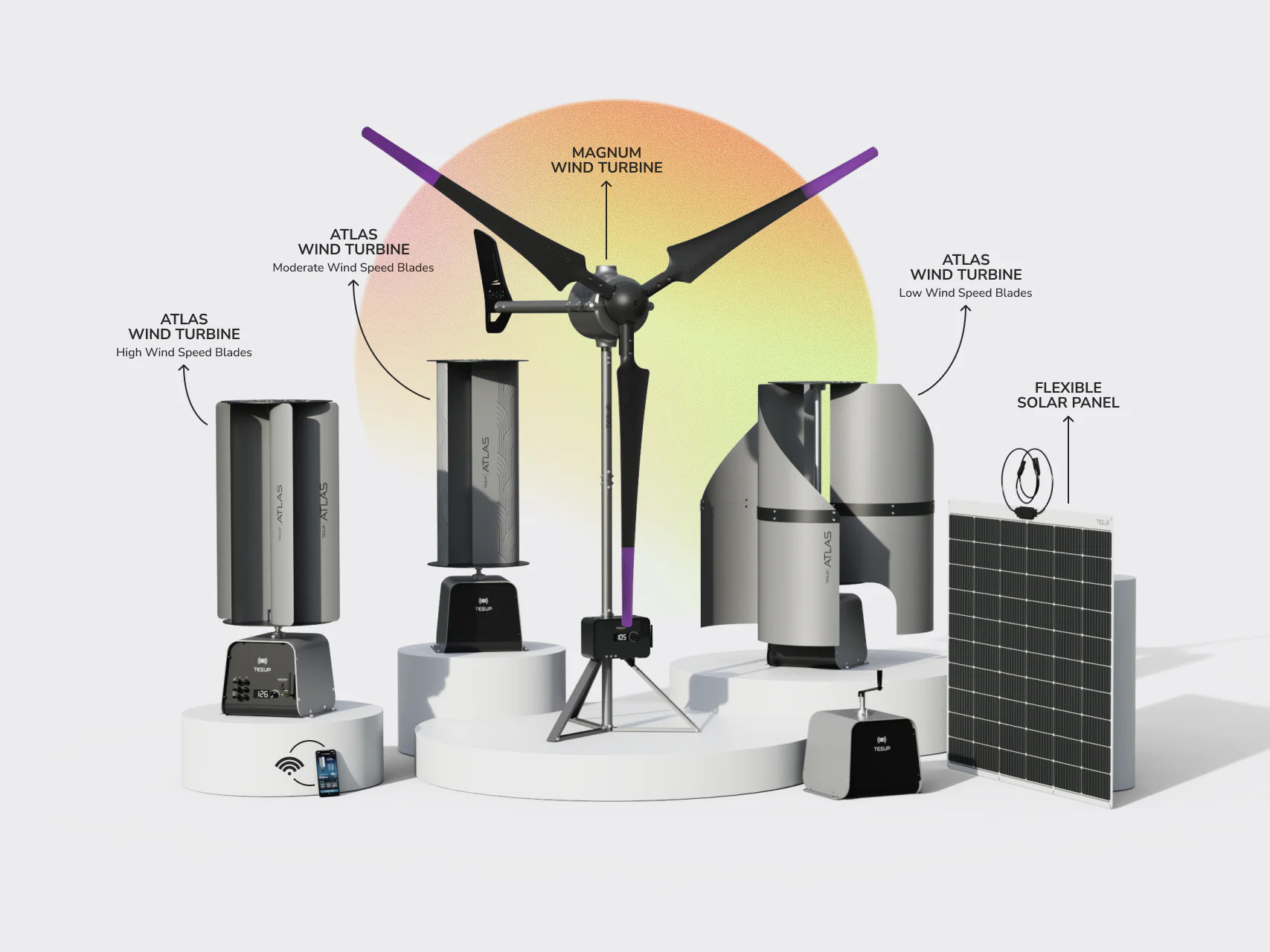

Vertikální větrná turbína Atlas a Magnum

Předběžná cena od 90 tis. Kč  za jeden set on-grid, včetně invertoru a montáže

Výkon a výkon

• Špičkový systémový výkon 4,5 kW s lopatkami pro silný vítr — 3,8 kW s lopatkami pro mírný vítr, 2 kW s lopatkami pro slabý vítr
• Snadný 1 kW při pouhých 13 m/s (lopatky pro nízký vítr) – hluboko pod prahovou hodnotou horizontálních turbín
• Začíná na 2 m/s – což je jedna třetina zapínací rychlosti horizontálních turbín
• Tři vyměnitelné sady lopatek: Nízký vítr (2–20 m/s, špička 2 kW), Střední vítr (4–25 m/s, špička 3,8 kW), Silný vítr (5–35 m/s, špička 4,5 kW)

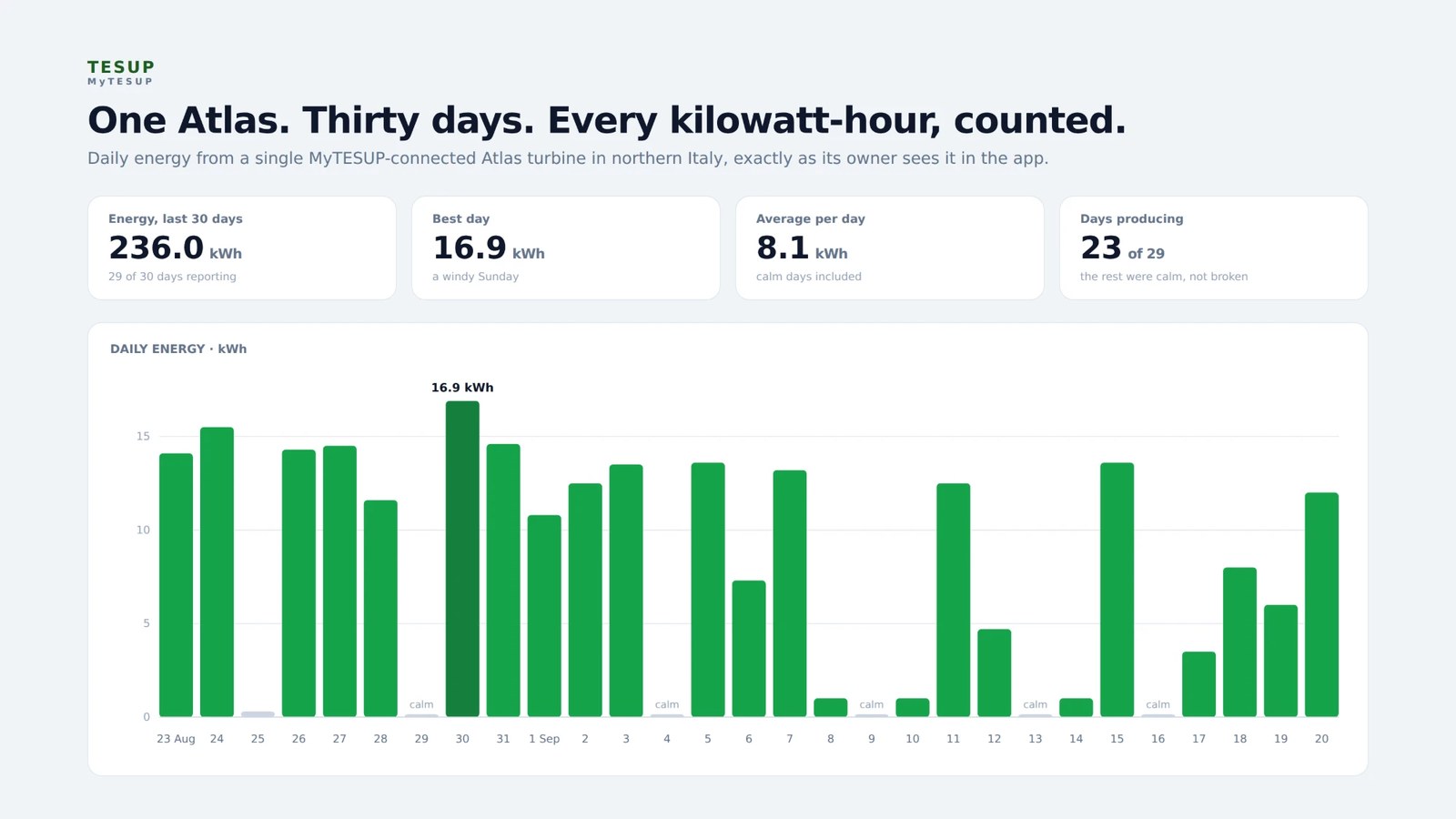

• Denní výnos: 0,5–10 kWh v závislosti na lokalitě
• Roční výnos: 180–3 500 kWh v závislosti na průměrném větru a zvolené sadě lopatek
• Hluk: 35–40 dB – tišší než konverzace

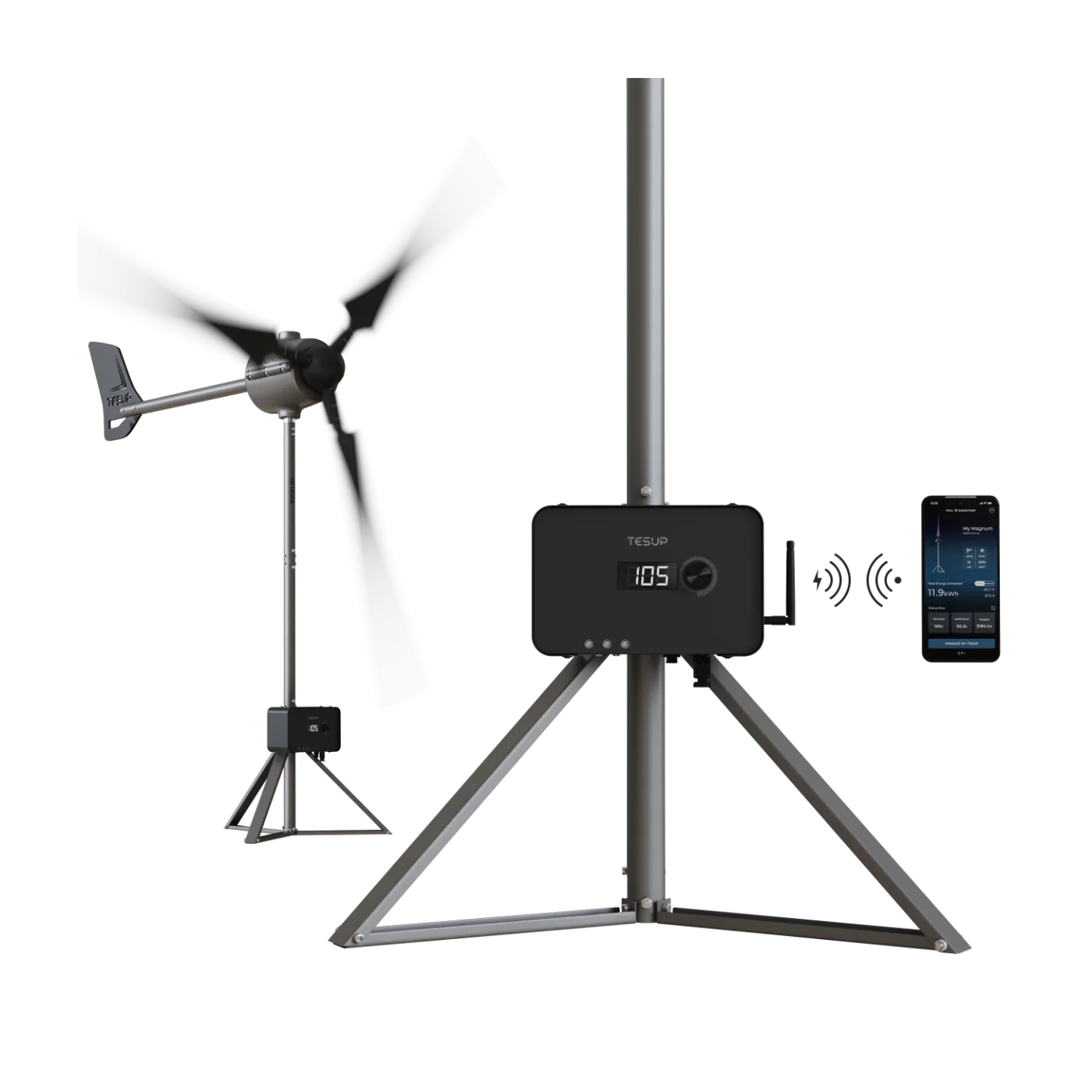

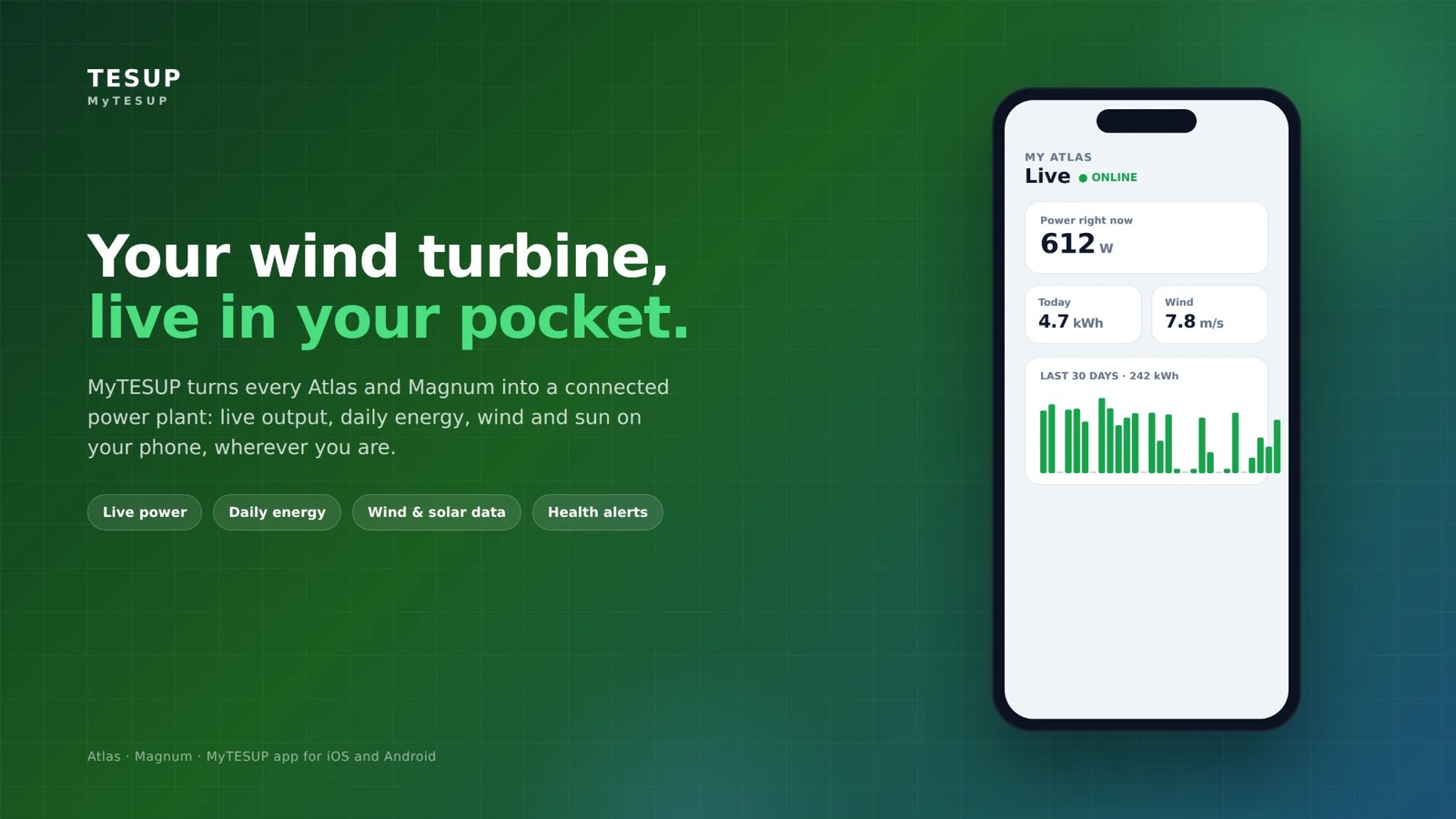

• Vestavěný regulátor nabíjení IoT — limit napětí 0–400 V (nastavení pomocí aplikace MyTESUP nebo potenciometru); monitoruje data o výkonu, větru a solární energii

Tři sady čepelí – navrženy pro přežití, nejen pro výkon

Většina malých větrných turbín má jednu sadu lopatek a pevný konstrukční strop. Atlas se dodává se třemi optimalizovanými, vyměnitelnými sadami lopatek – každá je laserově řezaná z 1,2mm vysokopevnostního hliníku, strukturálně testovaná, aby vydržela trvalý provoz na horní hranici svého konstrukčního rozsahu:

• Lopatky pro nízký vítr (2–20 m/s, špičkový výkon 2 kW): aerodynamický profil s nízkou tuhostí pro rychlý samovolný start. Začínají generovat při rychlosti 2 m/s – třikrát nižší zapínací frekvence než u typických horizontálních turbín. Nejběžnější volba pro rezidenční účely.
• Listy pro mírný vítr (4–25 m/s, špičkový výkon 3,8 kW): zesílený profil křídla s optimalizovanými charakteristikami pádu. Nezávislý terénní výzkum ukazuje výjimečnou produkci energie v rozsahu 10–25 m/s – ideální pro větrné vnitrozemí a lokality na vrcholcích kopců. Odolává trvalé rychlosti 25 m/s bez strukturální únavy.
• Lopatky pro silný vítr (5–35 m/s, špička 4,5 kW): konfigurace se 6 lopatkami se zmenšenou plochou a zesíleným uchycením kořenů. Určeno pro pobřežní útesy, exponované hřebeny a místa náchylná k bouřím. Zůstává neporušené a pokračuje v generování trvalé rychlosti 35 m/s – většina konkurenčních malých turbín se rozpadne při poloviční rychlosti.

Uvnitř Atlasu — Průmyslové inženýrství

Atlas používá stejný prémiový motor s trvalým výkonem 15 kW jako Magnum. Při typickém výkonu 1 kW běží motor s zatížením menším než 7 % – za studena, s téměř nulovými ztrátami mědi a životností přesahující 30 let .

• 12pólové, 36slotové, třífázové distribuované vinutí statoru – konfigurace s částečnými sloty pro minimální točivý moment a sinusový napěťový výstup
• 90 vodičů na statorový slot — 2 paralelní prameny × 45 závitů o průměru 0,70 mm, smaltovaná měď třídy 200 °C (IEC 60317-13 GR 2), izolační třída používaná v průmyslových servomotorech a pohonných ústrojích elektromobilů
• Paralelní svazkování vodičů zdvojnásobuje proudovou kapacitu a rozkládá teplo mezi více tenkých vodičů – motor běží studený i při trvalém plném zatížení
• Celková hmotnost vinutí 4 kg čisté mědi – výjimečný tepelný zásobník
• Rotor s 24 magnety a supermagnety NdFeB N42, tvar chleba (~60×25×5 mm, poniklovaný), celkový objem magnetu 180 cm³
• Šikmé uchycení magnetu – minimalizuje točivý moment, umožňuje samovolný start i za slabého větru
• Tolerance přesnosti ±0,05 mm napříč všemi obráběnými součástmi
• Statorové jádro z křemíkové oceli – 240 jednotlivých plechů z elektrotechnické oceli o tloušťce 0,5 mm naskládaných do celkové výšky 12 cm, vnější průměr ~16 cm. Konstrukce transformátorové/motorové třídy minimalizující ztráty vířivými proudy.
• 3 čepele uspořádané v úhlu 120° v obloukovém Darrieusově profilu – výrazně vyšší Cp než u dvou-čepelových konstrukcí
• Efektivní plocha opracování ~2,0 m² — obálka s obloukovými lopatkami a výškou rotoru 1,0 m
• Hliníkové listy – o 65 % lehčí než ocelové pro okamžitou odezvu při nízkém větru, odolné proti korozi, bezúdržbové po celou dobu životnosti

Co je to "zachycená plocha" – a proč Atlas zachytává více větru, než naznačuje průměr jeho rotoru

Zvedání plochy je průřez pohybujícího se vzduchu, který rotor zachycuje. Výstupní výkon se lineárně škáluje se zvedáním plochy. Jmenovité rozměry Atlasu: Ø 1030 mm × 1005 mm na výšku . Plochá konstrukce se 2 listy by poskytla obdélníkový plášť o ploše pouhých 1,04 m². Atlas však používá 3 listy pod úhlem 120° v prohnutém Darrieusově profilu – každý list se zakřivuje uprostřed směrem ven a nahoře a dole směrem dovnitř. Jak se rotor otáčí, vytvářejí zakřivený plášť o efektivní ploše ~2,0 m² plus vyšší Cp díky geometrii 3 listů – což znamená významně více větrné energie při všech otáčkách než plochý rotor se 2 listy o stejném průměru.

Jak se vypočítává výkon

Větrný výkon: P = ½ × ρ × A × V³ × Cp × η . Rychlost větru (V) je umocněna na třetí mocninu – i malé zvýšení vede k dramatickému zvýšení výkonu. Oblouková třílistá geometrie generátoru Atlas dosahuje Cp až 0,45 s lopatkami pro mírný vítr (vrchol rozsahu vertikální osy) v kombinaci s 95% elektrickou účinností díky paralelnímu vinutí z prémiové mědi.

Křivka výkonu Atlasu

Rychlost větru Výstupní výkon Vizuální Poznámka
35 m/s 4,5 kW max s lopatkami pro silný vítr Lopatky pro silný vítr
25 m/s 3,8 kW Vrchol mírného větru Lopatky mírného větru
22 m/s 3,2 kW Plavba při mírném větru
20 m/s 1,9 kW Lopatky pro slabý vítr – výměnný bod ⚠️
18 m/s 2,15 kW Vrchol s nízkým větrem
15 m/s 1,85 kW cestovní výkon
14 m/s 1,55 kW silný výkon
13 m/s 1,05 kW snadný 1 kW
12 m/s 960 W výrobní
10 m/s 560 W svěží vánek – smysluplný výnos
8 m/s 290 W mírný vánek – značná produkce
6 m/s 120 W lehký vánek – stále se nabíjí
4 m/s 38 W jemný vánek — zahájení výroby
2 m/s 4 W rotor se začne otáčet

Sloupce jsou škálovány do max. 4,5 kW. Sada lopatek pro slabý vítr: špička 2 kW při 18 m/s, rozsah 2–20 m/s. Lopatky pro mírný vítr: špička 3,8 kW při 25 m/s, rozsah 4–25 m/s – ideální místo pro větrná vnitrozemská místa. Lopatky pro silný vítr (6 lopatek, zesílené): špička 4,5 kW při 35 m/s, navržené tak, aby zůstaly strukturálně neporušené i při trvalém vystavení bouřkám o rychlosti 35 m/s. ⚠️ Každá sada lopatek má bezpečný provozní limit; vyměňte je, než jej trvalý vítr překročí. Pod rychlostí 6 m/s typické turbíny s horizontální osou negenerují nic – Atlas stále vyrábí.

Navrženo a vyrobeno v Evropě

Společnost TESUP působí ve Spojeném království a 37 dalších zemích – je předním světovým výrobcem větrných turbín a solárních panelů pro domácnosti. Naše evropské výrobní závody vyrábějí ve vlastních prostorách více než 270 komponentů, od generátorů a elektronických karet až po laserem řezané hliníkové lopatky, křemíkovo-ocelové statorové lamely a montážní materiál. Atlas se jednou postaví a poté funguje více než 25 let. Dodací lhůta závisí na skladových zásobách, od jednoho dne do čtyř měsíců.

HORIZONTÁLNÍ MIKRO TURBÍNY NĚMECKÉ VÝROBY

 SkyWind NG

s aktuální certifikací dle VDE-AR-N 4105:2018-11

  MALÉ A TICHÉ HORIZONTÁLNÍ, VERTIKÁLNÍ ČI HŘEBENOVÉ VĚTRNÉ TURBÍNY

ORIGINÁLNÍ SESTAVY PŘÍMO OD VÝROBCE V KOMPLETNÍM SETU PRO ZAPOJENÍ

REÁLNÁ VÝROBA OD 3 M/S - DOBRÁ EFEKTIVITA VÝROBY UŽ PŘI 5 M/S

Cena za dodání je 95 tis. Kč. Instalaci těchto mikro turbín neprovádíme.

Pokud je zájem o konzultaci na téma malé větrné elektrárny, fotovoltaiky s AI aplikací, bateriového úložiště, nebo ostrovních systémů výroby a spotřeby energie, je k dispozici odborný tým s dlouholetou praxí v oblasti moderní energetiky. Konzultace pomáhají zorientovat se v možnostech úspor, návrhu vhodné technologie i v legislativních požadavcích.

Součástí služeb je posouzení konkrétní lokality, návrh optimální kombinace obnovitelných zdrojů a bateriového úložiště, stejně jako doporučení pro inteligentní řízení spotřeby pomocí AI. Cílem je bezpečný, spolehlivý a ekonomicky efektivní provoz energetického systému na míru.

Pro více informací nás neváhejte kontaktovat na uvedené info-lince , anebo e-mailem.
