Malé větrné elektrárny

  FOTOVOLTAIKA A LEVNÉ VYTÁPĚNÍ DOMU

Komplexní služby dodání a instalace

K VĚTRNÝM TURBÍNÁM DODÁVÁME TAKÉ FOTOVOLTAIKU V HYBRIDNÍM SYSTÉMU NA KLÍČ

PORADENSTVÍ PRO EFEKTIVNÍM A EKOLOGICKÉ VYTÁPĚNÍ

Zajišťujeme větrné a solární systémy na klíč , včetně poradenství ohledně alternativní technologie PTES

( přečerpávací tepelná akumulace )

na ukládání energie do vody pro podlahové vytápění

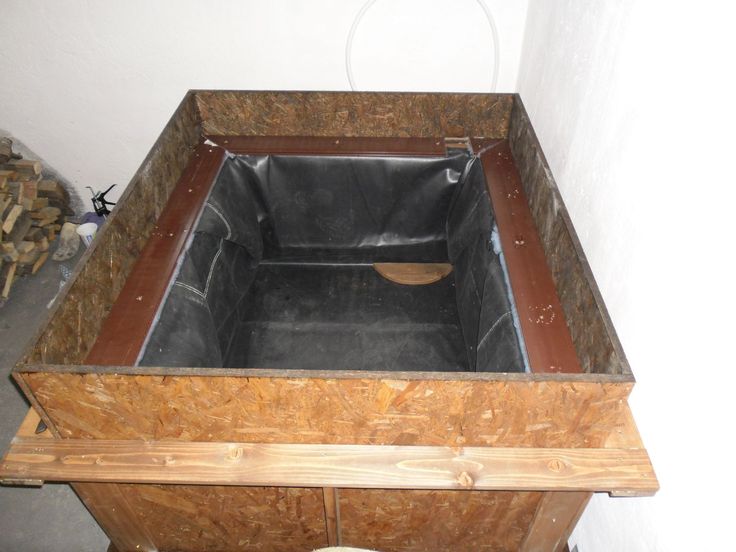

Technologie PTES (Pumped Thermal Energy Storage) přečerpávání ohřáté vody ze zásobníku je slibná metoda skladování energie do vodní izolované jámy ( ohřev vody), která přeměňuje elektřinu na teplo. Během nabíjení v letním období pomocí termických polí, solárních fv panelů, solárních kolektorů, nebo tepelného čerpadla či větrné turbíny. Tato energie se ukládá, následně ji vrací zpět na teplo do otopného systému , nebo (při vybíjení pomocí tepelného motoru ), čímž efektivně řeší výkyvy obnovitelných zdrojů. Jedná se o škálovatelné a nákladově efektivní řešení s dlouhou životností (50+ let), využívající ověřené technologie a materiály, které nabízí flexibilitu a stabilizaci sítě. Je komerčně nasaditelná pro dlouhodobé ukládání. Může se řešit nejen jako podzemní " bazén", ale i jako velká izolovaná akumulační základna v objektu, např. ve sklepě, anebo v hale pro např. 20 kubíků vody pro RD ( 3,2 x 3 x 2 metry ).

Jak funguje (Zjednodušeně)

1. Nabíjení: Během přebytku elektřiny (např. ze solárních/větrných elektráren) je energie využita k ohřevu vody v izolovaném podzemním zásobníku. Vzniká tepelná energie v podobě teplé vody na zimu ( ohřev FVE, elektrické topné těleso -  nejsou třeba velká a drahá bateriová úložiště ).
2. Uskladnění: Teplo se ukládá v tepelných akumulátorech (např. v jámě nebo nádržích).

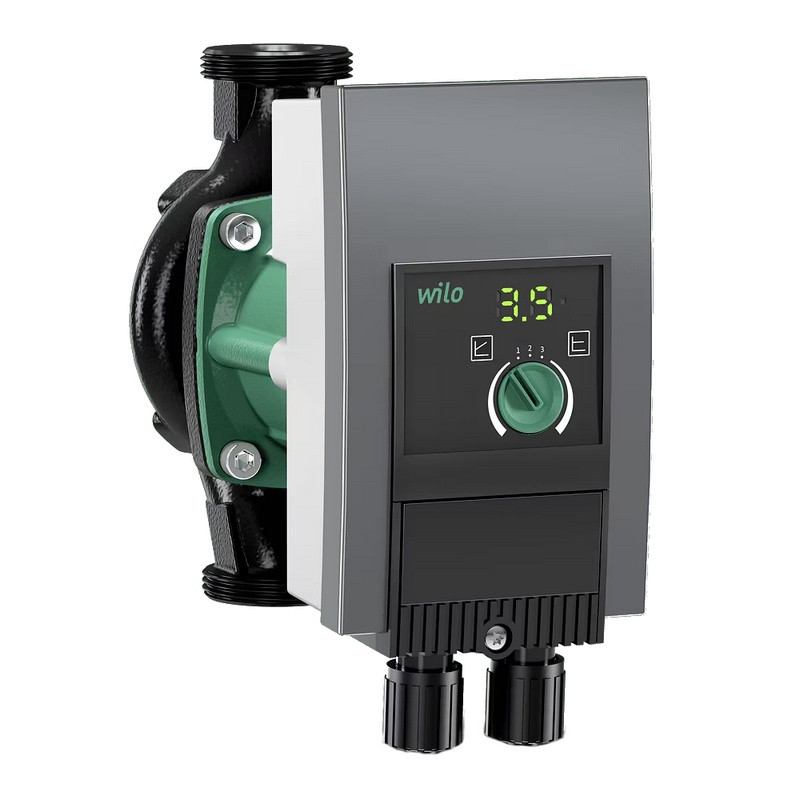

3. Vybíjení: Když je potřeba elektřina, uložené teplo pohání tepelný motor (expandér), který vyrábí elektřinu. Především se však používá k využití uložené teplé vody z letních měsíců na vytápění v zimě. ( oběhové čerpadlo pro topení nebo cirkulační čerpadlo pro TUV, pouze pro nízkoteplotní systémy - podlahové vytápění či velkoplošné radiátory , nikoliv pro klasické radiátory )

Klíčové výhody

• Nízké náklady: Nižší kapitálové a provozní náklady než u jiných technologií.
• Dlouhá životnost: Designovaná životnost přes 50 let, což snižuje celkové náklady.
• Škálovatelnost: Může být budována kdekoli, bez závislosti na geologii. ( nutný pozemek u domu )
• Flexibilita: Řeší jak střednědobé, tak i dlouhodobé ukládání energie v teplé vodě
• Sector Coupling: Umožňuje kombinovat ukládání elektřiny a tepla, což podporuje integraci s teplárenstvím.

V létě si uložíme přebytky na zimu

Princip je přitom až překvapivě jednoduchý. V létě máme tepla přebytek. Slunce svítí, domy se přehřívají, energie se nevyužívá. V zimě naopak zoufale chybí. PTES, neboli Pit Thermal Energy Storage, stojí na myšlence sezónního uložení tepla. Teplo se neukládá na hodiny nebo dny, ale na měsíce. Od léta až do zimy. A ukládá se do toho nejjednoduššího média, jaké existuje, do vody.

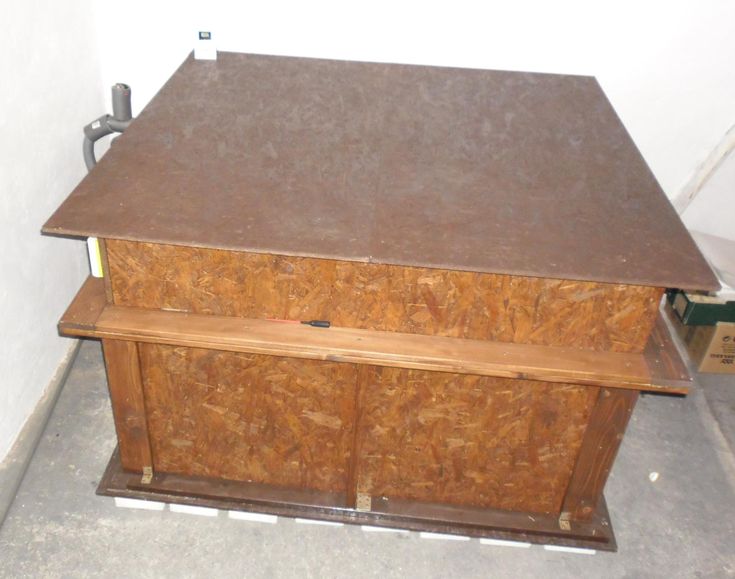

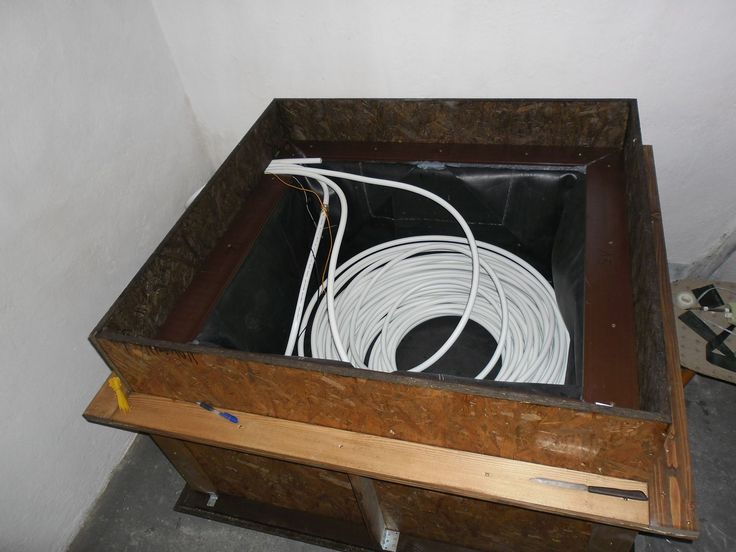

Celý systém tvoří velká izolovaná nádrž uložená v zemi. ( nebo velká akumulační nádrž v objektu ). Není to žádná sofistikovaná technologická krabice plná elektroniky. Pouze jáma, fólie, izolace a voda. V Dánsku se taková úložiště staví v obrovském měřítku pro celé obce, ale princip je stejný i pro rodinný dům. Rozdíl je jen ve velikosti. A právě tady se dostáváme k tomu, proč to funguje. V létě se voda v úložišti ohřívá pomocí solárních panelů, kolektorů, nebo když fouká, tak se dohřívá v zimě pomocí větrných turbín, nebo pomocí několika panelů pro ohřev vody.

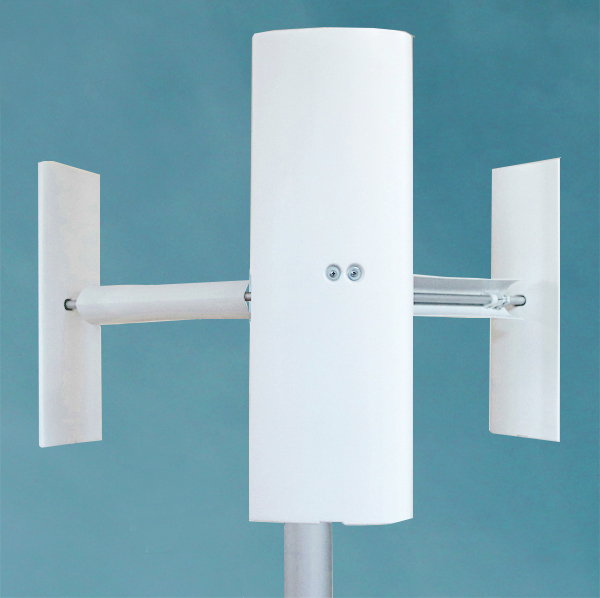

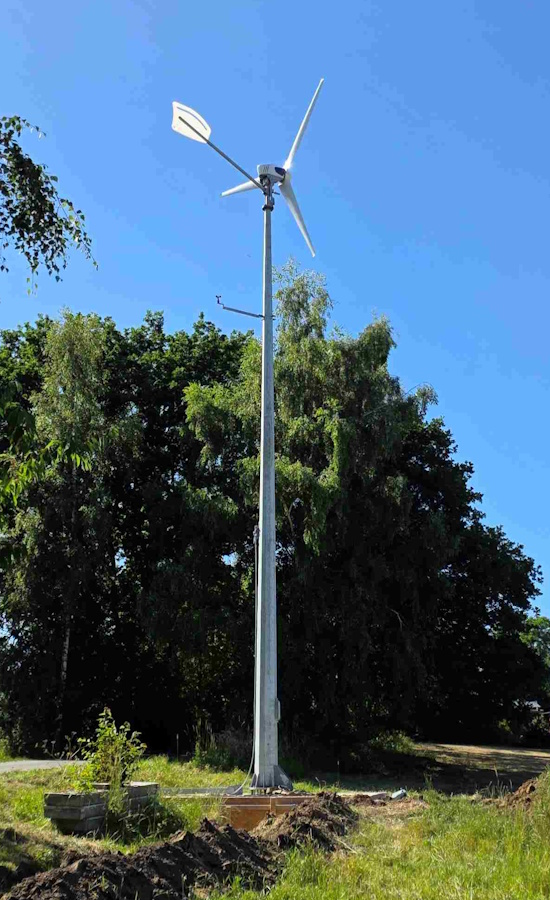

Nemusí jít o drahé vakuové systémy. Stačí jednoduché ploché kolektory, případně svépomocí vyrobené absorbéry. Slunce ohřívá vodu klidně na šedesát, sedmdesát i více stupňů. K ohřevu lze použít také naše malé větrné turbíny DRAGON ( vertikální i horizontální na malém sloupu do 10 m ). Tato horká voda se postupně ukládá do podzemní nádrže. Zem kolem funguje jako další izolační vrstva a shora je úložiště zakryté silnou tepelnou izolací a zeminou. Teplo tak nemá kam utéct.

Jak takový systém vybudovat u rodinného domu? Začíná se výkopem. Na zahradě se vyhloubí jáma, typicky několik metrů hluboká a široká podle požadovaného objemu. Pro skutečně sezónní ukládání tepla se bavíme o desítkách až stovkách kubíků vody. Například jáma pro objem 20 kubíků vody na vytápění rodinného domu má rozměry 3 krát 3 metry s hloubkou jámy 3,8 metrů do hloubky, včetně vrchní vrstvy izolace zeminou 1,4 metru ! ( např. pro objem 50 kubíků je pak třeba podzemní " bazén" 4 x 4 metry o hloubce 4,5 metru, včetně svrchní izolace zeminou).

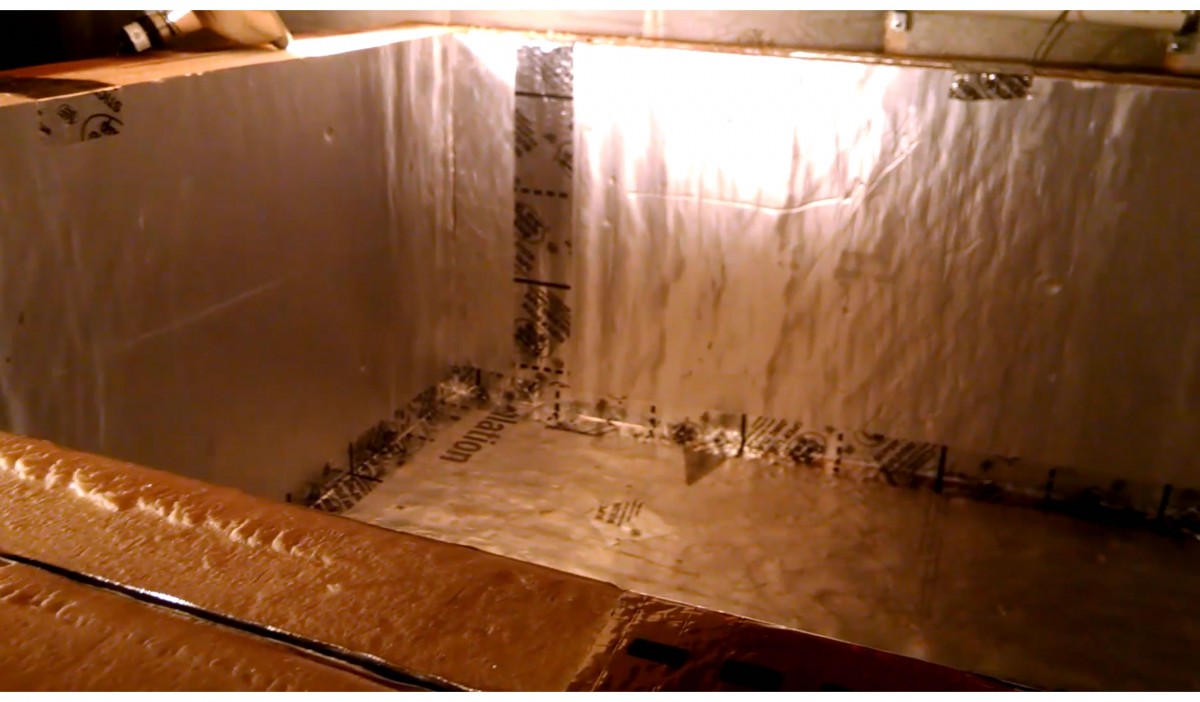

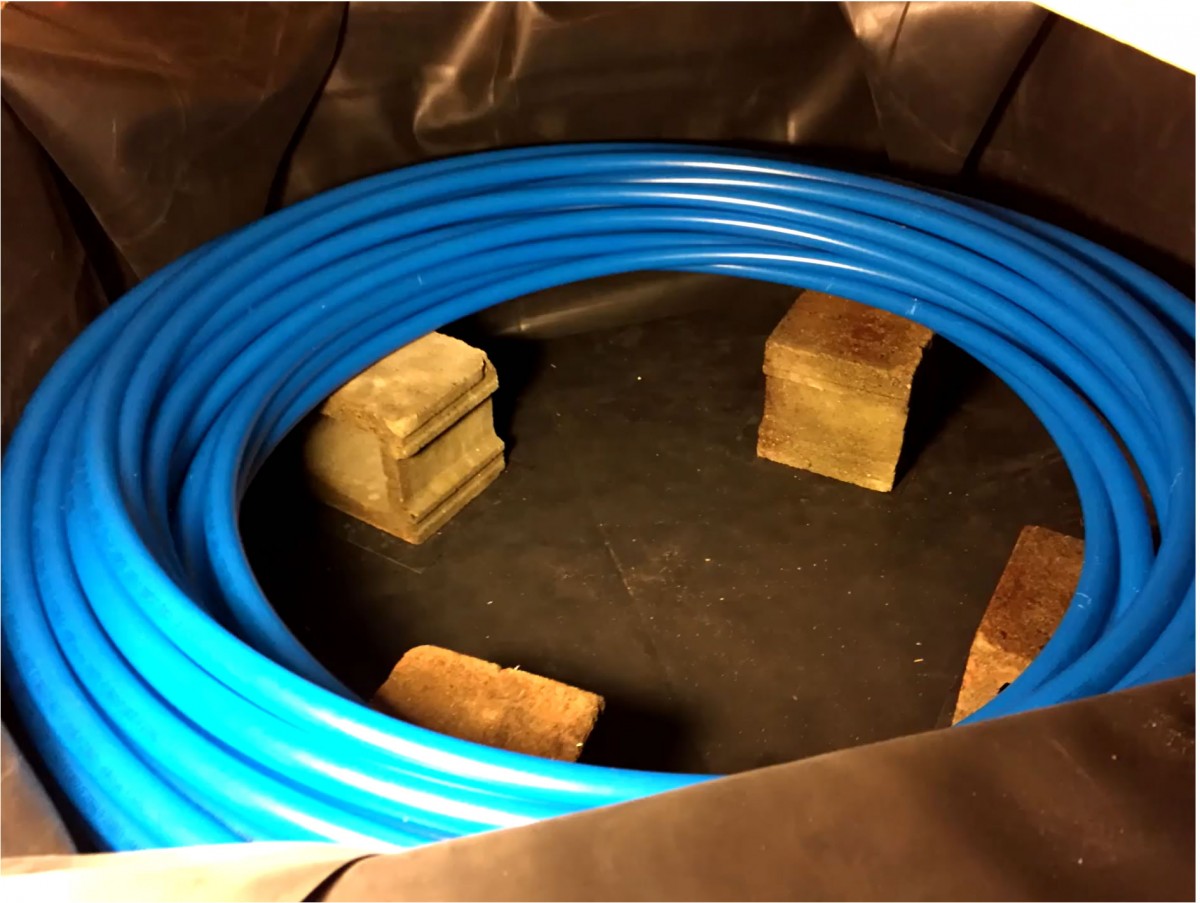

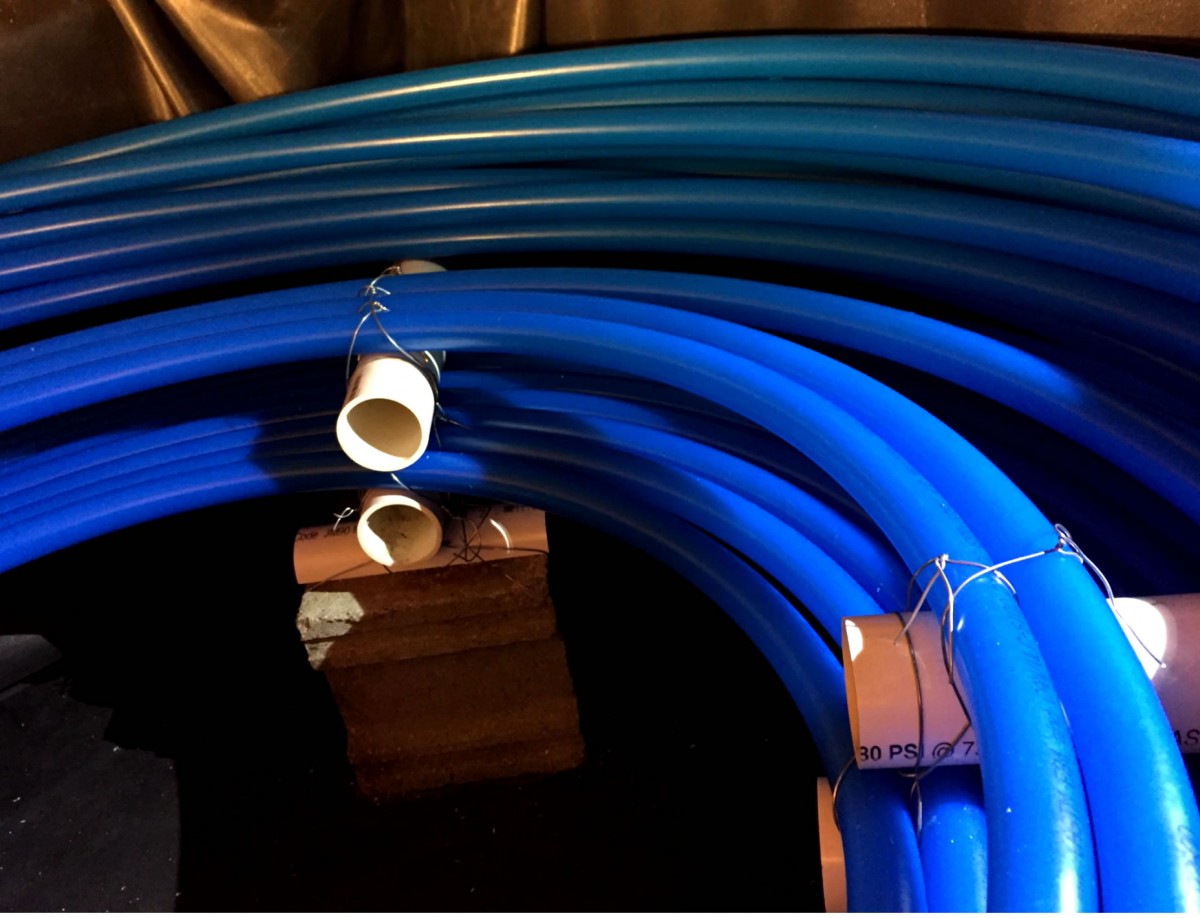

 Jáma se vyloží hydroizolační fólií, aby voda nemohla unikat, a současně se řeší ochrana proti vlhkosti z okolní zeminy. Na dno i stěny se přidává tepelná izolace, často z pěnového skla nebo extrudovaného polystyrenu, který snese tlak zeminy. Do hotového "bazénu" se instaluje jednoduchý potrubní systém. Ten slouží k nabíjení a vybíjení tepla. V létě proudí horká voda z kolektorů do horní části zásobníku, v zimě se teplo odebírá opačně. Klíčové je vrstvení teplot. Horká voda nahoře, chladnější dole. Díky tomu se využije maximum uložené energie. Nádrž se zakryje izolací, zasype zeminou a na povrchu může zůstat jen nenápadná technická šachta.

Více informací o možnostech realizace a cenách technologie PTES, získáte při osobní konzultaci :

• Kontaktujte našeho specialistu na PTES, který provede energetický audit a výpočet tepelných ztrát vašeho domu, čímž určí přesné parametry pro systém PTES  (včetně požadovaného objemu podzemního zásobníku).
• VHODNÉ PRO EKOLOGICKÉ A LEVNÉ VYTÁPĚNÍ RODINNÝCH DOMŮ, VÝROBNÍCH HAL, KANCELÁŘÍ A NEBYTOVÝCH PROSTOR, A TO BEZ  VELKÝCH INVESTIC.
• Nutné nízkoteplotní systémy podlahového vytápění nebo teplovodní stěny s teplotou otopné vody do 30 st.C.
• Není vhodné pro klasické radiátory

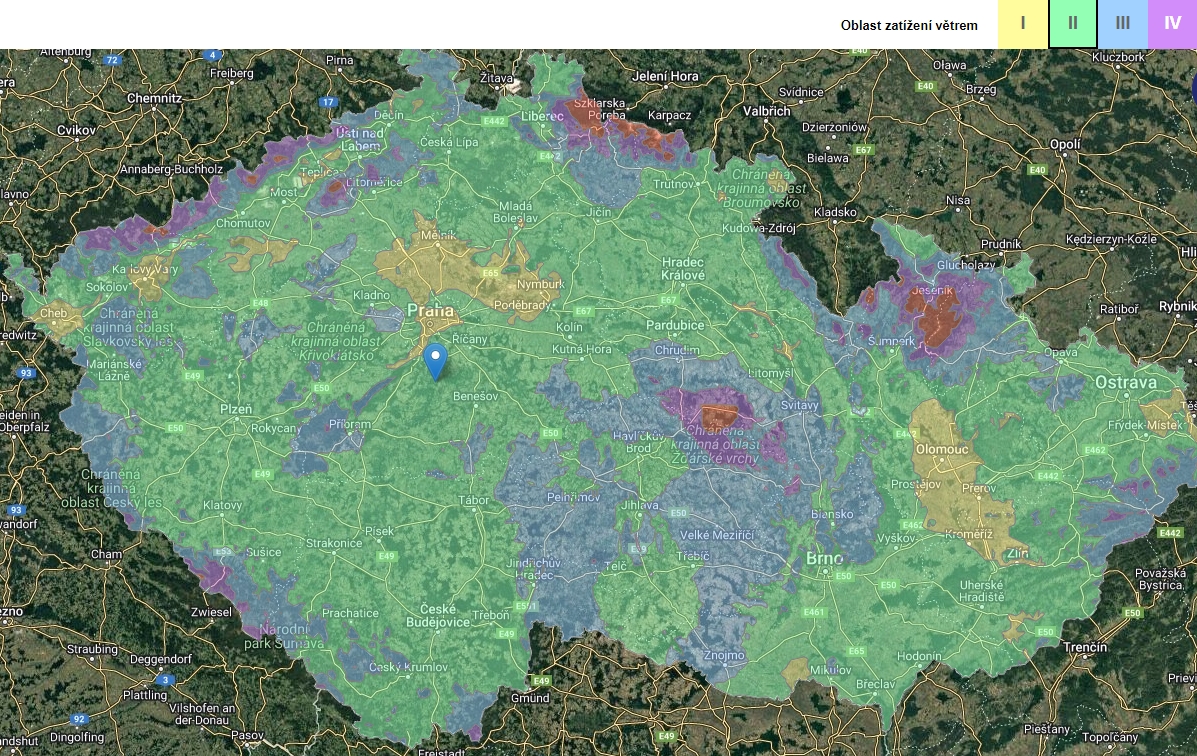

Mapa větrného zatížení

Pro místa se zatížením větrem II. a III. a vyšším doporučujeme především turbíny DRAGON

PŘIPRAVUJEME PRO ROK 2026 TAKÉ NOVÉ  VĚTRNÉ TURBÍNY

OBJEDNEJTE SI PREZENTACI A KONZULTACI NA NAŠEM REFERENČNÍM MÍSTĚ V PRAZE - Čestlice

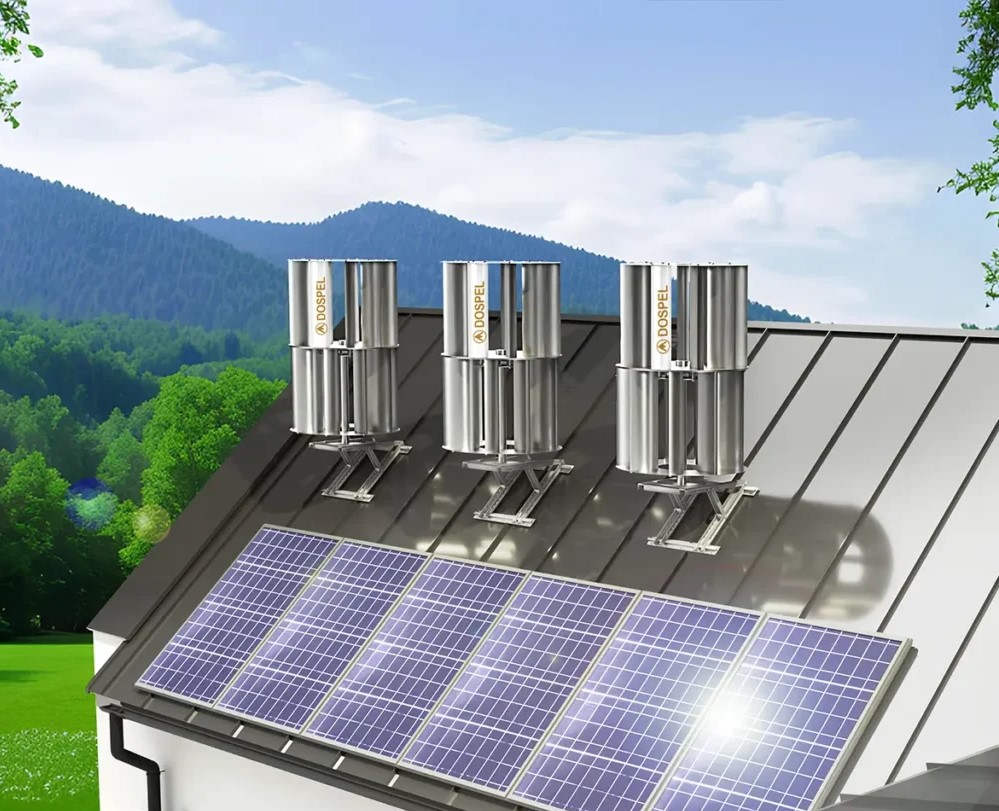

ZÁKLADNÍ SET DRAGON

3 turbíny DRAGON 1000+

( minimální sestava )

MIMOŘÁDNÉ OBJEDNÁVKY TURBÍN DRAGON+

( bez instalace na klíč )

Od března 2025 dodáme také turbíny DRAGON 1500+, 1000+, a to bez montáže, za cenu samotných turbín, včetně dopravy a záruky

V ceně je kalkulována také záruka výrobce a náš záruční servis po dobu 8 let od dne prodeje na území ČR.

V dodávce není úchytný systém, ani ovladače či regulátory, pouze můstkový usměrňovač ke každému generátoru.

Montáž si provádí, včetně komponent pro zapojení odběratel.

Záruka se v tomto případě nevztahuje na montáž a komponenty, včetně poruch způsobených nesprávnou montáží a instalací.

Objednávka se hradí předem, převodem na účet.

Dodání objednávky na místo dodání dle faktury do 30 dnů od úhrady.

Více v e-shopu.

DODÁNÍ BEZ MONTÁŽE

Cena 3 kusů turbín 1000+ je 172.000,- Kč bez DPH, včetně dopravy na místo a záruky.

Na ALLEGRO JE CENA s dopravou asi 245.000,- Kč

Cena 3 kusů turbín 1500+ je 244.000,-Kč bez DPH, včetně dopravy na místo a záruky.

Na ALLEGRO JE CENA s dopravou asi 351.000,- Kč

V nabídce máme jen vylepšený modelový typ turbín 2025.

JEDNA TESTOVACÍ TURBÍNA DRAGON 1500+ ( 1,5 kW )

již není od 1.5. 2025 v nabídce

Všechny základní a testovací sety bude možné rozšířit. Dle skutečných dat výroby lze vyřídit na celou instalaci zpětnou dotaci, a to po  schválení opatření, včetně slevy v případě rozšíření.

GARANTUJEME SMLUVNĚ ZÁRUKU NA FUNKČNOST TURBÍN A GENERÁTORŮ, NA JEJICH VÝKON A NA SERVIS - KOMPLETNĚ PO DOBU 8 LET OD INSTALACE !

( V ceně je až 50% sleva na výměnu ložisek po dobu záruky.

Platí pouze pro naše dodávky turbín a naše montáže )

Turbíny se rozmísťují v řadě, nebo šachovnicově.

Mezera mezi generátory min. 100 cm.

Plocha střechy pro instalaci např. 22,5 kW je cca 150 m2.

Možné bezpečného upevnění na rovnou, ale i sedlovou střechu. A to bez vibrací a hluku.

Do 50 kW není třeba povolení ani souhlas majitelů sousedících objektů.

Zatížení střechy je plošně v průměru maximálně 17 kg / m2.

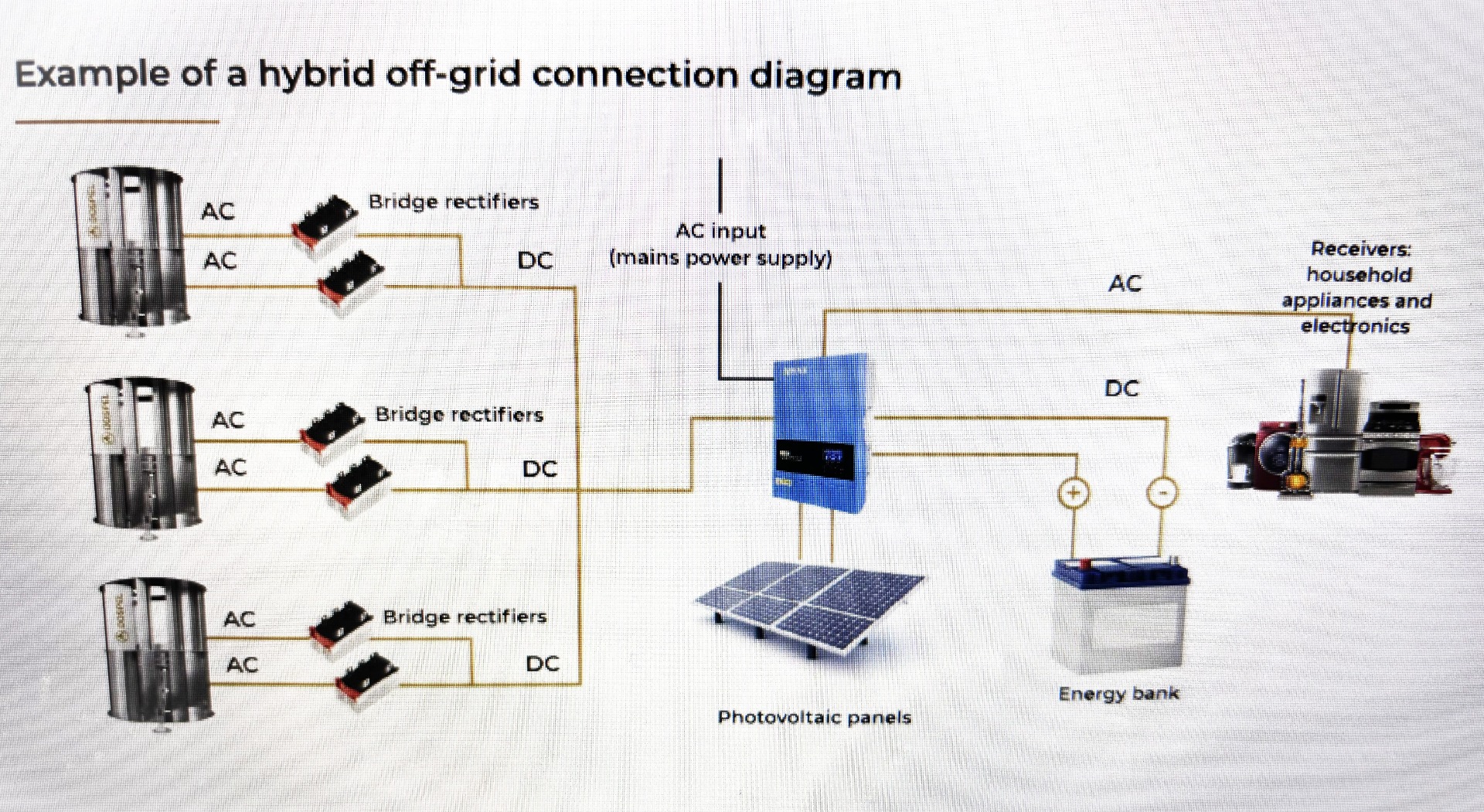

Možnosti instalace a zapojení turbín DRAGON

Součásti a komponenty turbín DRAGON

Turbína obsahuje generátory a můstkový usměrňovač

DÁLE JE POTŘEBNÉ DODAT PRO INSTALACI

Originální DOSPEL regulátor pro DRAGON 1500 +s brzdou

TURBÍNA DRAGON 1500+ navíc šetří 30 % energie díky speciálně navrženému výrobci Dospel vyhrazenému regulátoru s brzdným systémem, což zaručuje plně efektivní snížení účtů za elektřinu. Odstranili jsme tím problém, ke kterému dochází u konkurenčních (nejčastěji čínských) regulátorů spotřebovávajících až 30 % vyrobené před energetickou turbínou (tím se snižuje účinnost větrné instalace o 30 % při startu ) a reguluje výstupní napětí do střídače až 500V. Cena 9.500,-Kč s DPH

Regulátor by měl být instalován osobou se znalostmi stejnosměrného proudu (DC).

Důležitým je pečlivé utažení a spojení všech vodičů. Špatná montáž může poškodit regulátor.

Mezi regulátorem a energetickou bankou musí být namontován odpojovač.

Doporučuje se namontovat servisní brzdu ve formě 3f pojistky kompaktní na kabelu mezi generátorem turbíny a vstupem do regulátoru označeným jako Gen1.

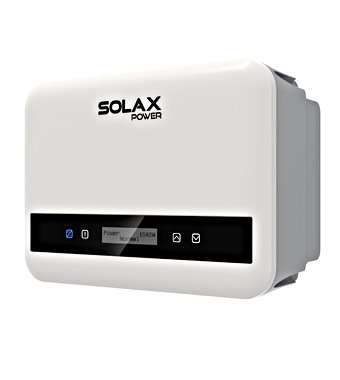

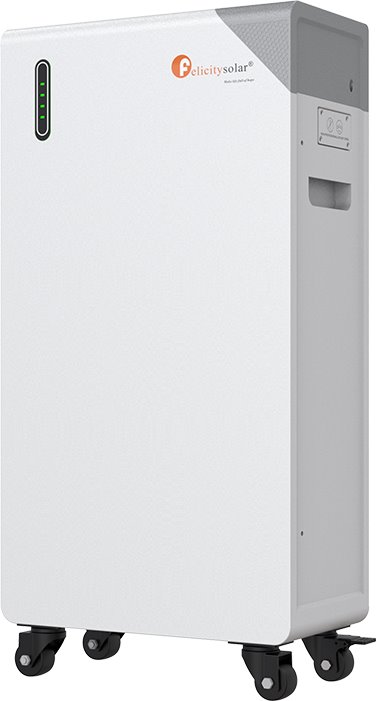

K instalaci a zprovoznění jsou nutné další komponenty (  kabelová trasa, konektory, regulátory napětí, regulátory nabíjení s brzdou, konvertory step-up, řídící jednotka, střídač a případně i baterie pro ukládání nespotřebované elektřiny ) se přidávají do sestavy dle požadavků zákazníka a systému zapojení.

Ideální je využít kombinaci instalace s FVE.

Doporučená opatření na základě testů a místního šetření
